CNC apdirbta hidraulinė jungtis

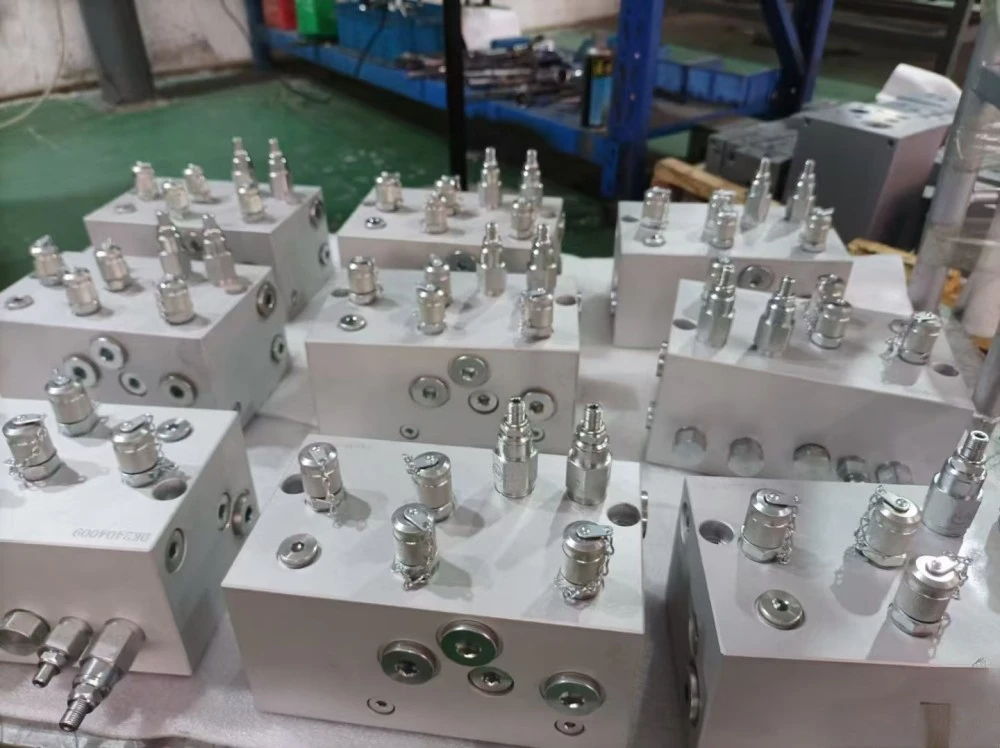

CNC apdirbta hidraulinė jungtis yra hidraulinė jungtis, jungianti žarnas, vamzdžius, siurblius, vožtuvus ir cilindrus hidraulinėje sistemoje. Jis atrodo paprastas – metalinis korpusas su sriegiais ir sandarinimo paviršiumi – tačiau veikia žiauriomis sąlygomis: slėgis nuo 50 iki 400+ barų, temperatūros svyravimai, vibracija ir hidraulinis skystis, kuris randa bet kokį nuotėkio kelią, kaip vanduo randa įtrūkimą.

Armatūros užduotis yra sandarinti. Nesvarbu, ar tai JIC 37° įlinkis, ORFS (O-ring face sandariklis), BSPP lygiagretus sriegis, ar NPT kūginis sriegis, sandarinimo geometrija apdirbama mikronų tikslumu. Apvalus 0,02 mm sandarinimo paviršius yra jungiamasis elementas, kuris verkia. Sriegis su įplyšusia šaknimi yra jungiamasis elementas, kuris spaudžiant nupučia. Štai kodėl apdirbimo kokybė čia nėra „malonu turėti“ – tai saugumo klausimas.

Pagrindinės CNC apdirbtos hidraulinės detalės savybės ir privalumai

Sandarinimo paviršiai apdirbti, ne „pakankamai geri“ 37° išplečiamas kūgis, O žiedo griovelis ir sėdynės paviršiai yra apdirbti su kontroliuojamais nuokrypiais (sėdėjimo kampas ±0,5°, paviršiaus apdaila Ra ne didesnė kaip 0,8 μm). Tinkamas sandarinimo paviršius yra tai, kas išlaiko 350 barų slėgį vamzdžio viduje ir nepatenka į jūsų įrangos kambarį.

Švarūs, aštrūs siūlai Siūlai nukerpami arba vyniojami iki 6g/6H su pilno profilio forma – be įplyšusių šaknų, be užvirtusių keterų. Kūginiai sriegiai (NPT/BSPT) tikrinami naudojant L1/L2 žiedinius matuoklius, kad būtų užtikrintas sandarus, nesandarus sujungimas.

Slėgiu patikrintas pasitikėjimas Atrinktose partijose mes išbandome jungiamąsias detales iki 1,5 × vardinio darbinio slėgio, o kiekviena jungtis yra vizualiai ir matmenimis patikrinta. Kritinėms reikmėms galimas 100 % slėgio bandymas.

Tinkama medžiaga skysčiui Cinkuotas anglinis plienas standartinėms mineralinės alyvos sistemoms; nerūdijantis 316 maistui, jūriniams ir agresyviems skysčiams; žalvaris žemo slėgio pneumatinei ir vandens tarnybai. Tinkama medžiaga apsaugo nuo galvaninės korozijos ir priešlaikinio gedimo.

Švara, kurią galite nurodyti Jungiamosios detalės valomos ultragarsu ir supakuojamos pagal jūsų švaros specifikaciją, įskaitant ISO 4406 švarumo klases, skirtas jautrioms servo ir proporcinėms sistemoms.

Gaminio specifikacijos

Tipinės programos

Kaip CNC apdirbtų hidraulinių jungiamųjų detalių gamintojas ir tiekėjas, „Tuoyuan Metal“ tiekia jungiamąsias detales dideliais kiekiais už tiesioginę gamyklos kainą:

Mobili hidraulika — ekskavatoriai, krautuvai, žemės ūkio technika

Pramoninės hidraulinės sistemos – presai, liejimo staklės, staklės

Statybinės įrangos hidraulinės grandinės

Jūrų ir jūrinės hidraulinės sistemos (316 nerūdijančio plieno)

Maisto perdirbimo ir farmacijos skysčių linijos

Bandymo stendai, tepimo sistemos ir pneumatinės grandinės

Gamybos procesas

Hidraulinės jungiamosios detalės yra apdirbamos iš strypo atsargų CNC tekinimo staklėmis – dažnai per vieną suspaudimo ciklą. Šešiakampiai korpusai yra tekinami, gręžiami, įsriegiami, o sandarinimo geometrija (įlinkis kūgis, sandarinimo žiedo griovelis arba kūgis) supjaustoma specialiais įrankiais. Vieno nustatymo metodas yra tai, kad sandarinimo paviršius yra koncentrinis su sriegiu.

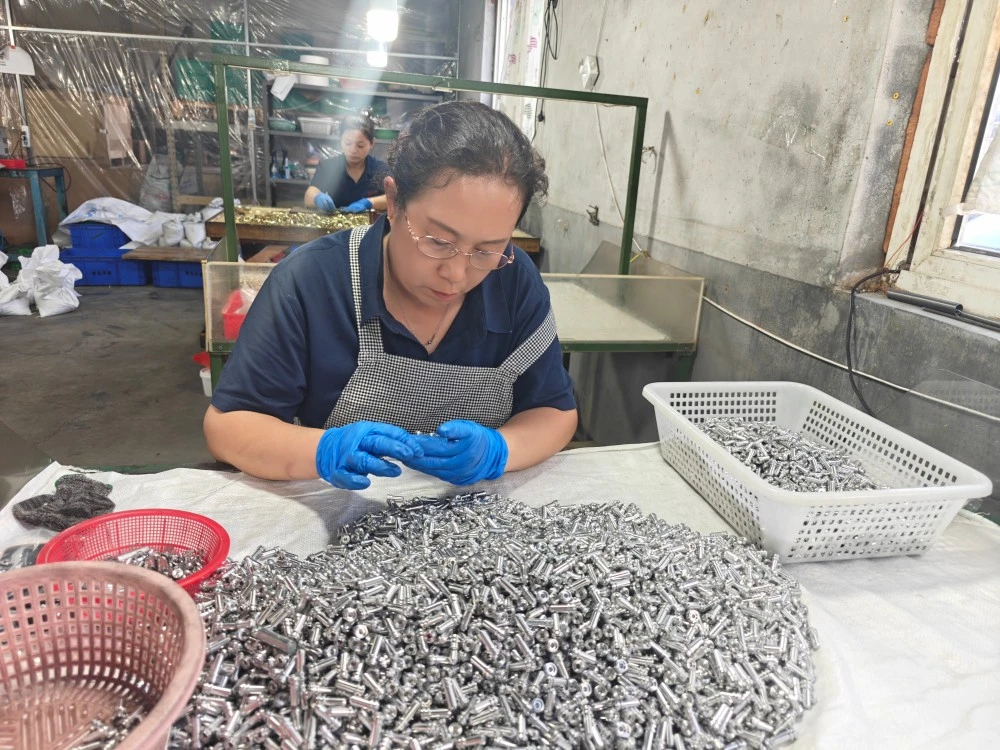

Po apdirbimo jungiamosios detalės yra nuplėšiamos – ypač svarbu sandarinimo paviršiams – tada paviršius apdorojamas (cinkavimas, cinkavimas-nikelis arba pasyvavimas). Jungiamosios detalės yra išvalomos ultragarsu, kad būtų pašalintos drožlės ir likučiai, tada tikrinamos: sriegio matavimas, sėdynės kampo tikrinimas, matmenų matavimas ir slėgio mėginių bandymas.

Kodėl verta rinktis „Tuoyuan Metal“.

Apdirbimo tikslumas ten, kur tai svarbu Mūsų CNC tekinimo staklės palaiko ≤±0,003 mm pakartotinio padėties nustatymo tikslumą, o mes reguliariai apdirbame iki ±0,01 mm ant jungiamųjų detalių – tolerancijos juostos, kuri išlaiko sandarinimo paviršius, o sriegius – švarius.

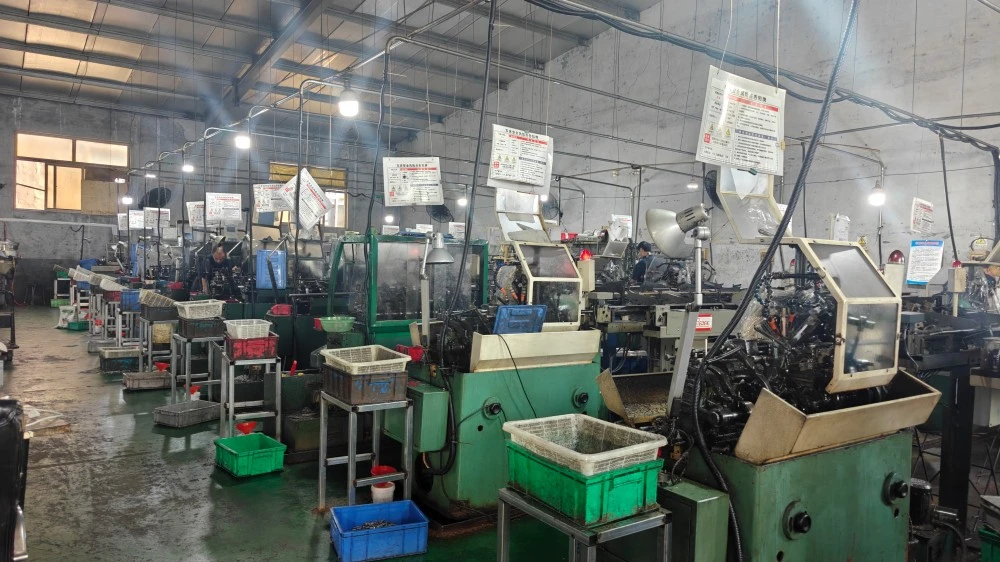

Dešimtmečio metalo apdirbimo patirtis Daugiau nei 10 metų preciziškai tekančių detalių srityje su 5000 m² gamykla, 20 CNC tekinimo staklių ir 100 milijonų vienetų metiniu pajėgumu. Mes apdirbome kiekvieną šiame kataloge esantį tvirtinimo standartą – daug kartų.

Kokybiškas atsakymas per 48 valandas Jei nustatoma problema, mes reaguojame per 48 valandas ir prisiimame visą atsakomybę už kompensaciją, kaip susitarta. Šis įsipareigojimas, kurio nuolat laikomasi, yra priežastis, kodėl 95 % mūsų klientų užsisako iš naujo.

Eksportui paruošta dokumentacija Medžiagų sertifikatai, tikrinimo ataskaitos ir slėgio bandymo įrašai pristatomi su kiekvienu užsakymu. Galimas trečiosios šalies tikrinimo koordinavimas.

Pakavimas ir siuntimas

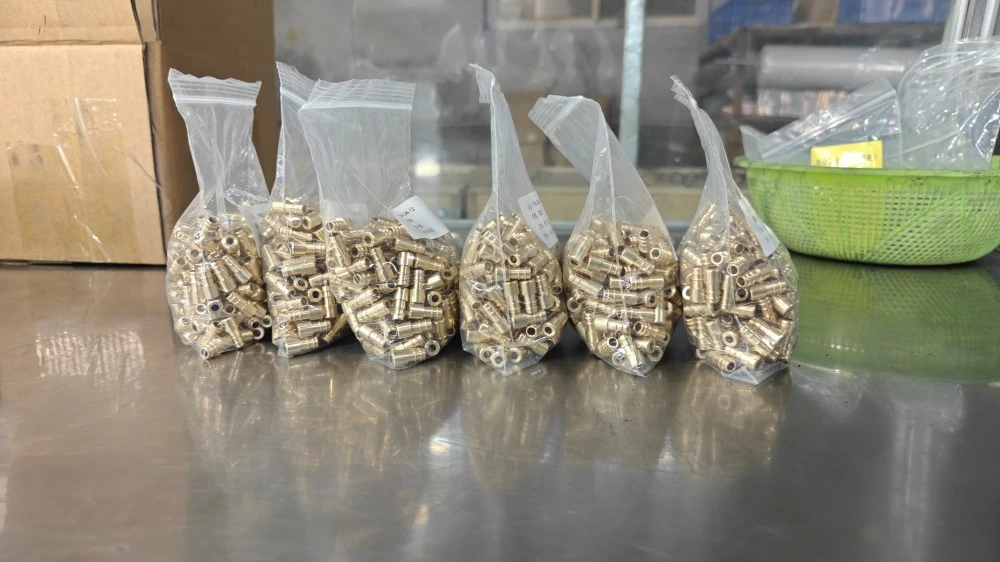

Armatūra valoma, apsaugota nuo korozijos ir supakuojama į polietileninius maišus, kartonines dėžes ar eksporto medines dėžes. Greitasis, oro ir jūrų krovinys pasiekiamas iš Čingdao uosto. Dokumentacija: komercinė sąskaita faktūra, pakavimo sąrašas, važtaraštis, kilmės sertifikatas, medžiagų bandymo sertifikatas. Dėl CNC apdirbtų hidraulinių jungiamųjų detalių kainų, masinių užsakymų ar citatos susisiekite su mūsų eksporto komanda.

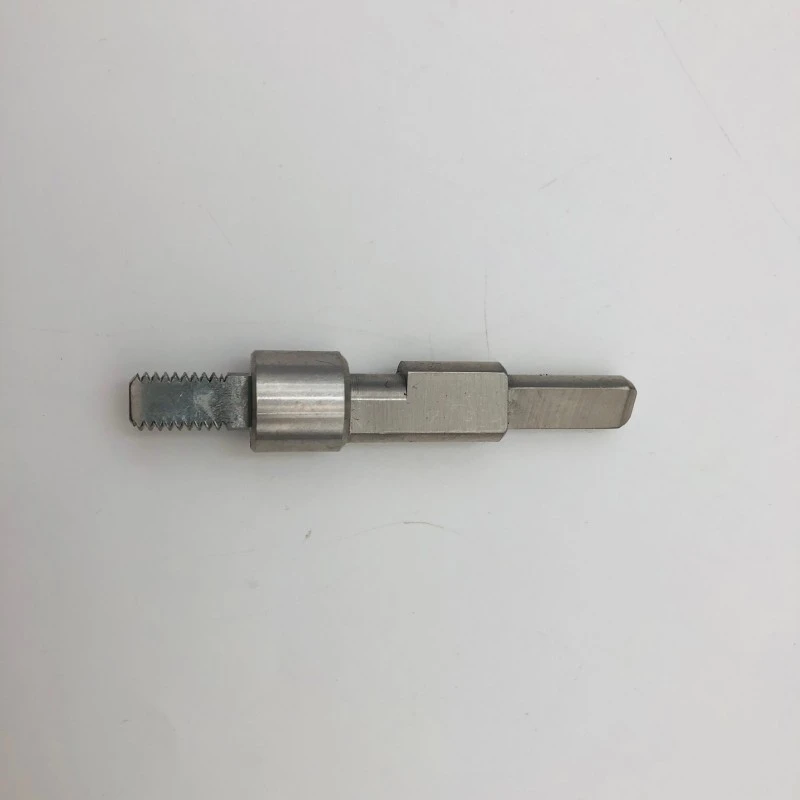

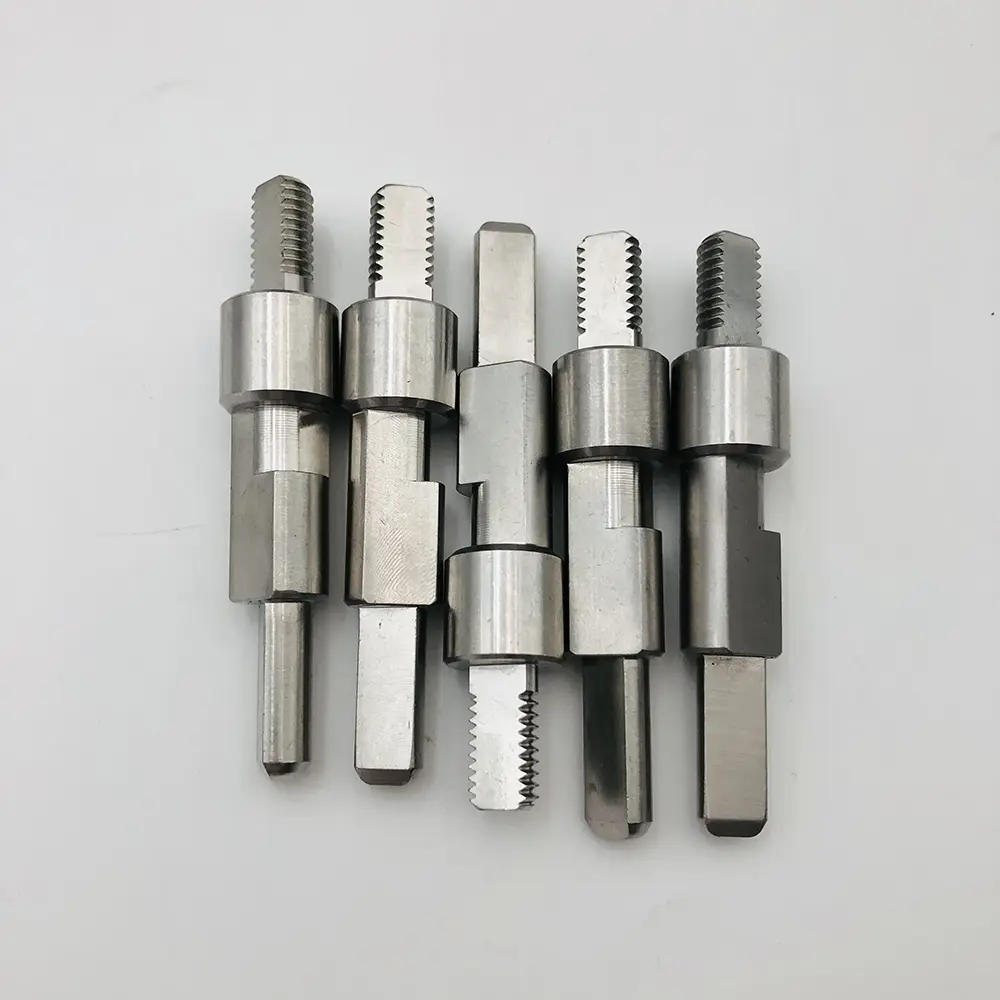

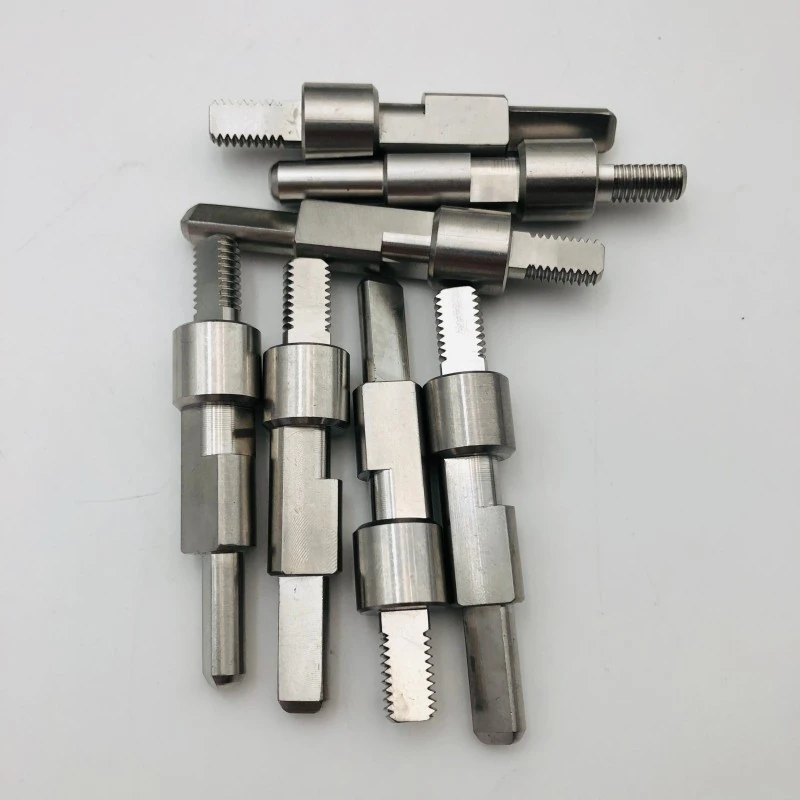

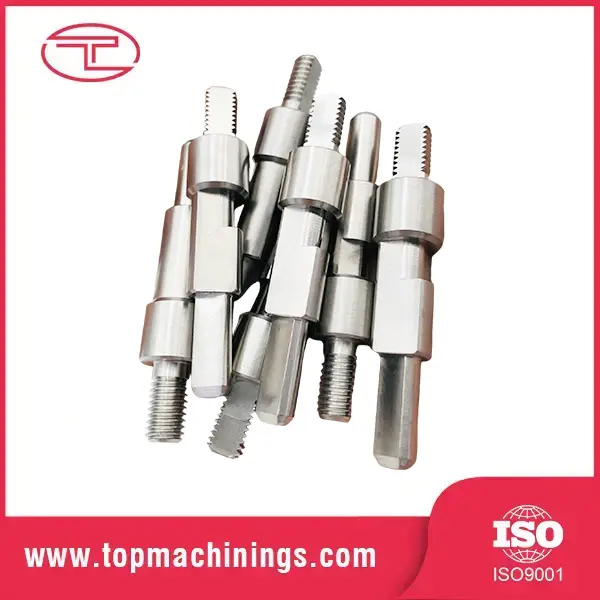

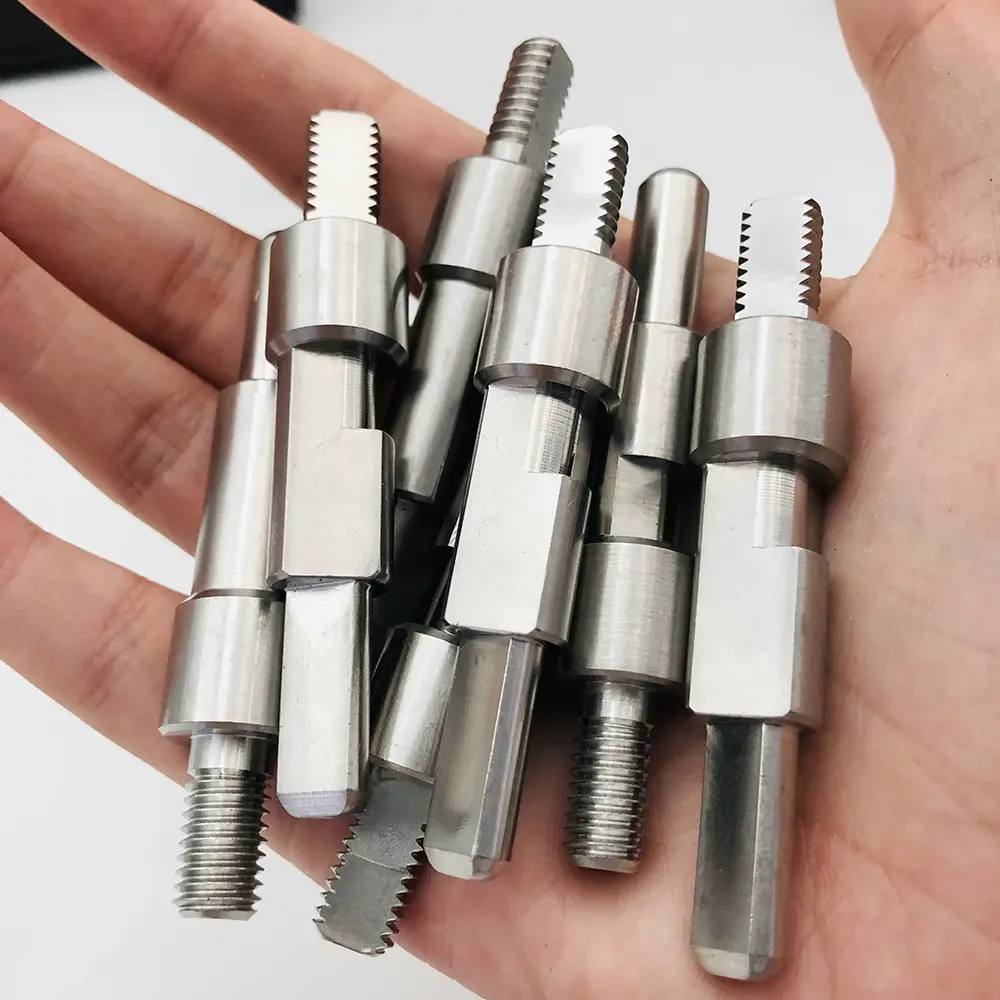

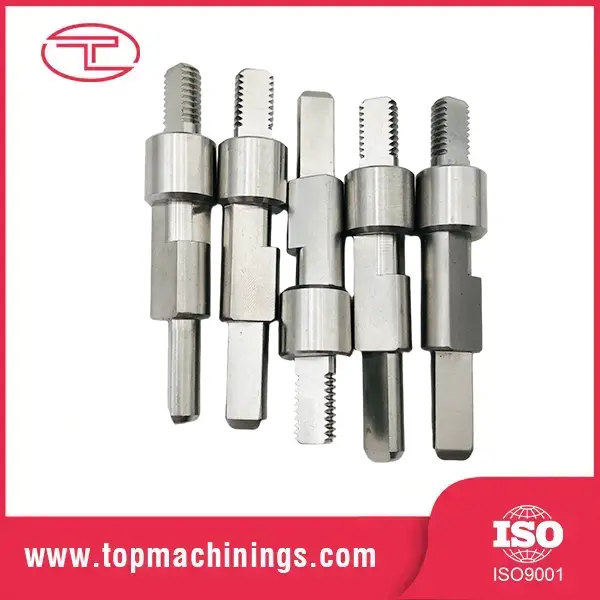

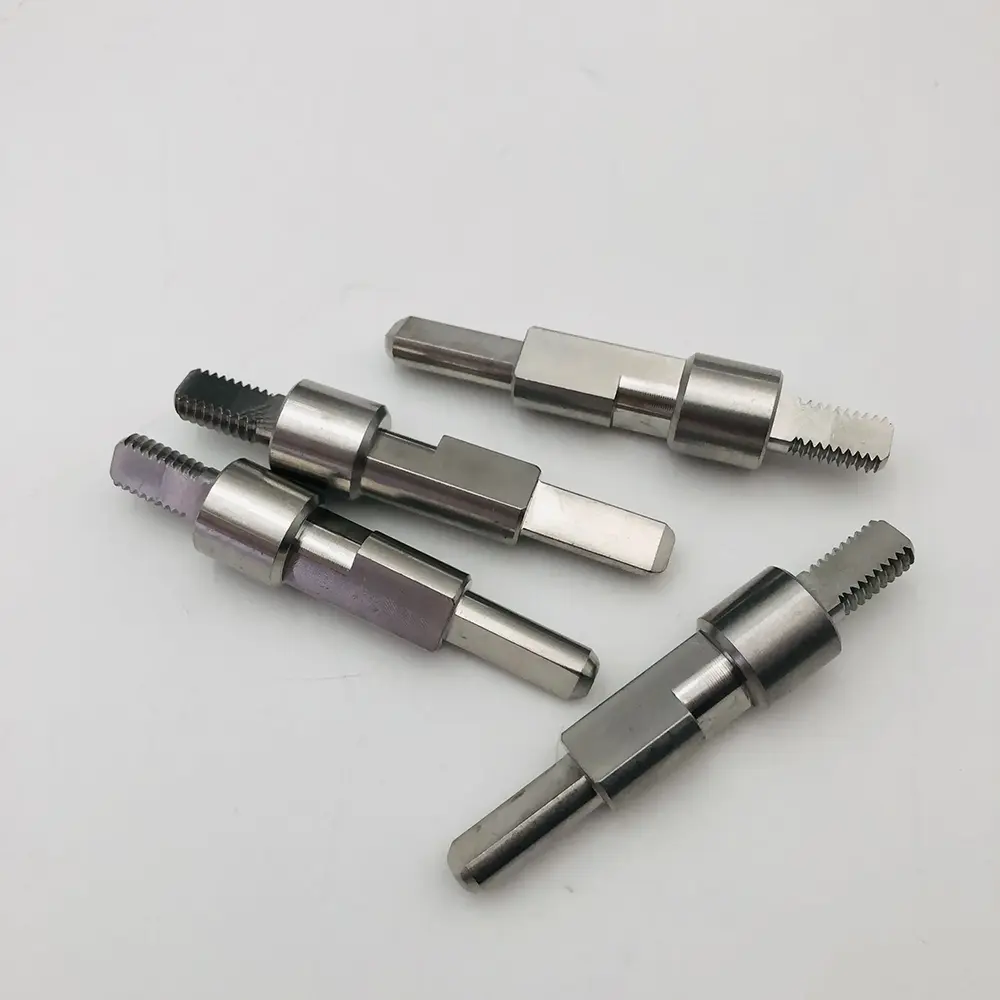

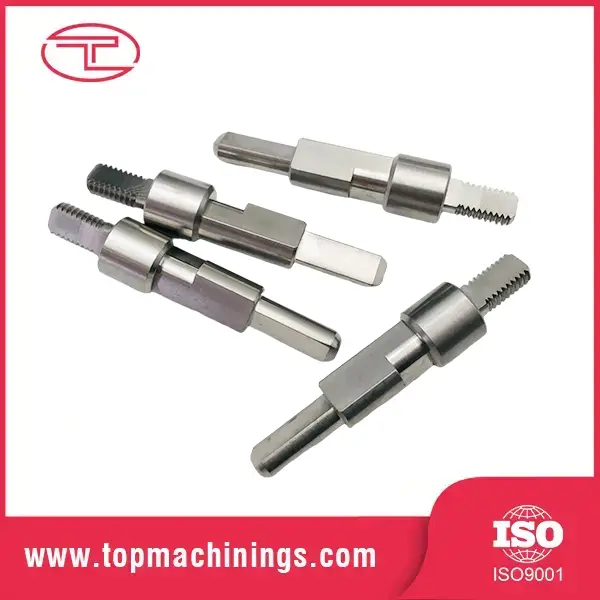

Didelio tikslumo srieginiai velenai pramoninei įrangai

Klientas: Europos hidraulinės įrangos gamintojas

Pramonė: skysčių energija ir pramoninė automatika

Medžiaga: nerūdijantis plienas / anglinis plienas

Procesas: tikslus CNC tekinimas, frezavimas, sriegimas ir terminis apdorojimas

Klientas reikalavo pritaikytų daugiapakopių srieginių velenų su griežtais leistinais nuokrypiais ir lygiu paviršiaus apdaila, kad būtų išvengta aukšto slėgio hidraulinių mazgų nuotėkio ir mechaninio susidėvėjimo. Standartiniai rinkos komponentai neatitiko specifinių sukimo momento ir derinimo reikalavimų.

Naudodami kelių ašių šveicariškas CNC tekinimo ir precizinio frezavimo stakles, pagal kliento techninius brėžinius pagaminome pagal užsakymą tikslaus sriegio profilio ir plokščio frezavimo velenus. Prieš išsiunčiant buvo taikoma griežta kokybės kontrolė, įskaitant 100 % sriegio matuoklio testavimą ir paviršiaus šiurkštumo patikrinimus.

DUK

K: Kurį tvirtinimo standartą turėčiau naudoti?

A: Tai priklauso nuo jūsų regiono ir žarnų galų: JIC yra įprastas Šiaurės Amerikoje, BSP - Europoje / Azijoje, metrinis DIN Vokietijoje, ORFS, kur svarbi vibracija ir nesandarus veikimas. Atsiųskite mums savo esamą jungiamąją detalę arba brėžinius ir mes nustatysime standartinę ir pateiksime atitinkamą furnitūrą.

Kl .: Kokį slėgį gali atlaikyti jūsų jungiamosios detalės?

A: Standartinės jungiamosios detalės yra pritaikytos 350 barų darbiniam slėgiui; aukšto slėgio konfigūracijos iki 630 barų. Atrinktas partijas bandome slėgiu iki 1,5 × vardinio slėgio.

Kl .: Ar galite tiekti nerūdijančio plieno jungiamąsias detales maistui ar jūriniam naudojimui?

A: Taip – ​​SUS316 jungiamosios detalės su pasyvinančia apdaila yra skirtos maisto, jūrų ir farmacijos reikmėms. Pateikiami medžiagų sertifikatai.

Kl .: Ar siūlote pasirinktinius jungiamuosius elementus kiekvienam brėžiniui?

A: Taip, mūsų specialybė yra visiškai pritaikyta furnitūra. Siųskite brėžinį ar pavyzdį ir mes apdorosime jūsų tikslią geometriją, įskaitant pasirinktines prievado konfigūracijas.

Kl.: koks yra jūsų CNC apdirbtos hidraulinės detalės MOQ ir pristatymo laikas?

A: Mėginiai: 3–5 dienos, MOQ lankstus. Gamyba: vidutiniškai 15 dienų. Krovinių gabenimas jūra iš Čingdao arba greitasis skubiems nedideliems užsakymams.
