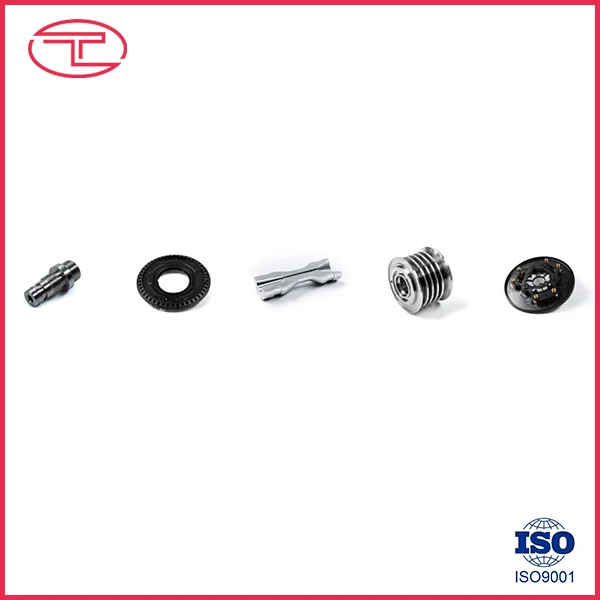

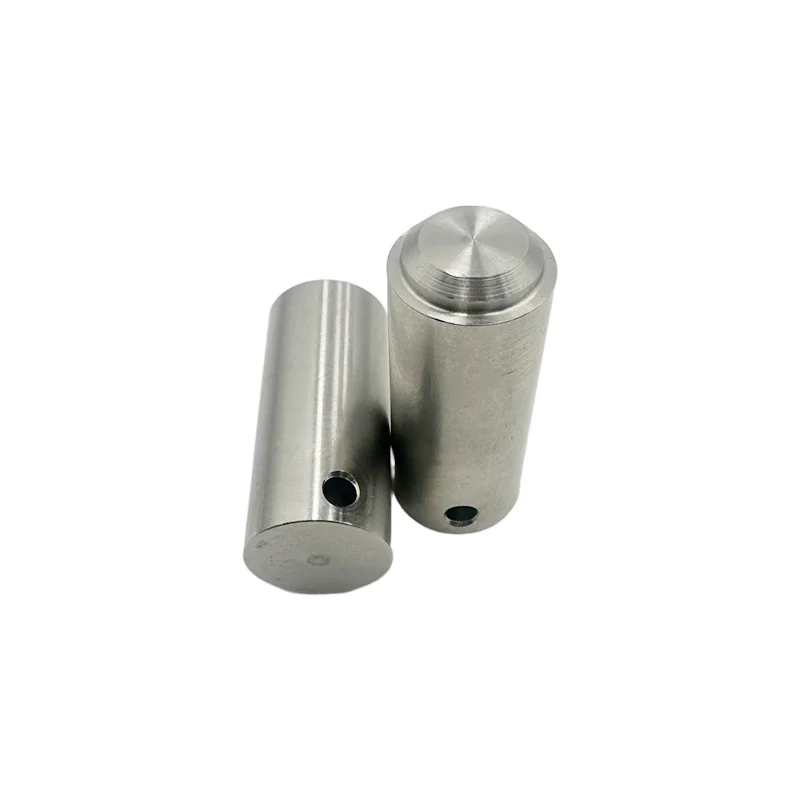

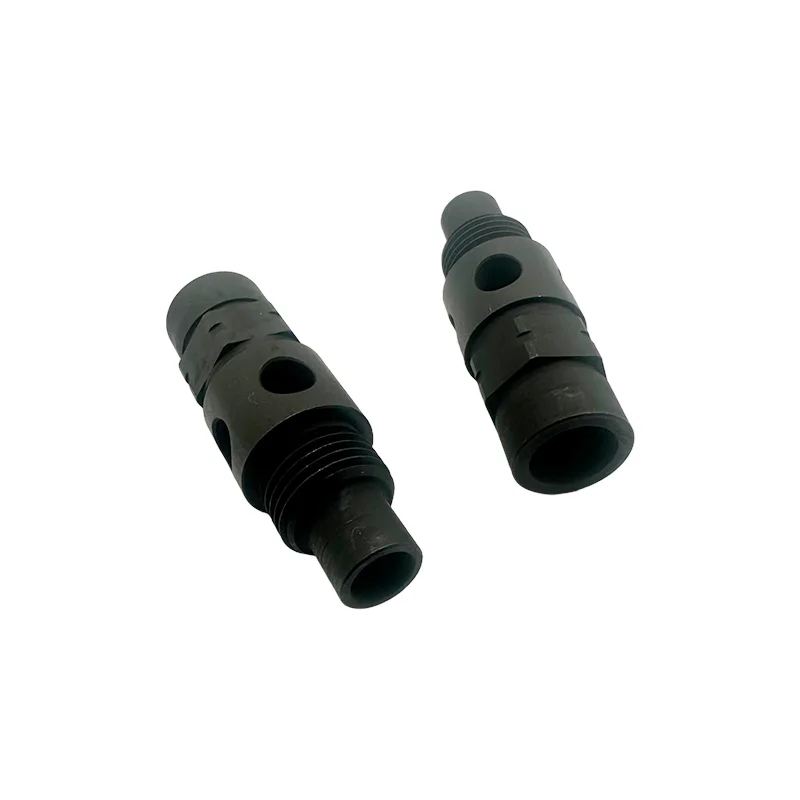

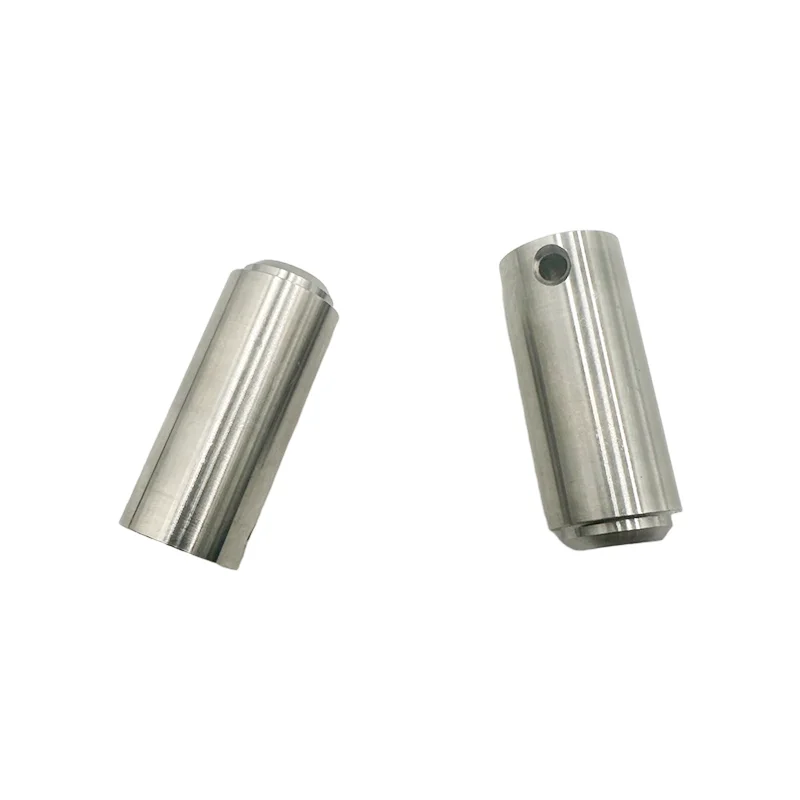

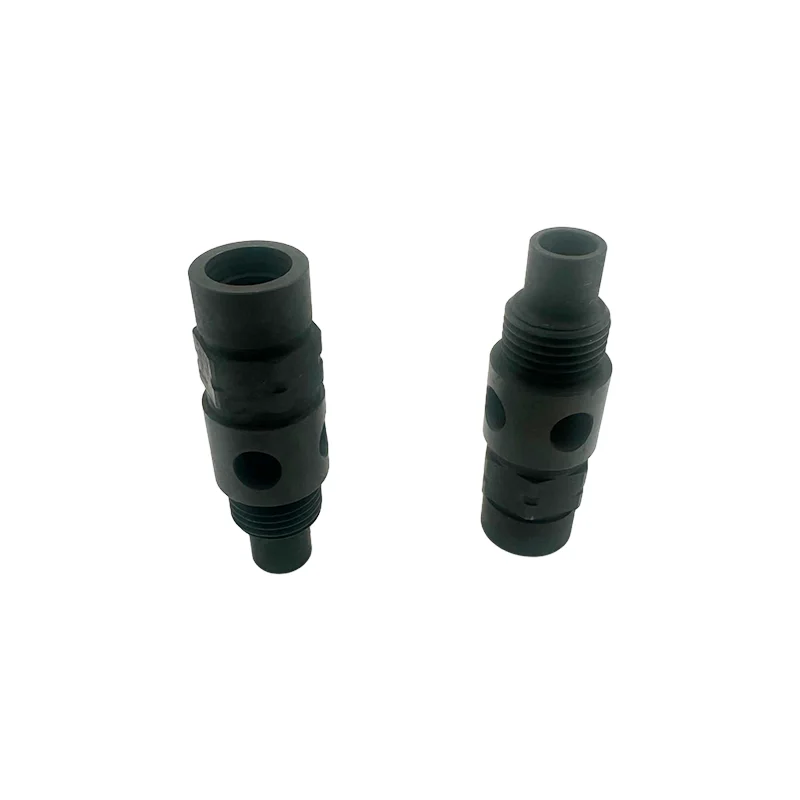

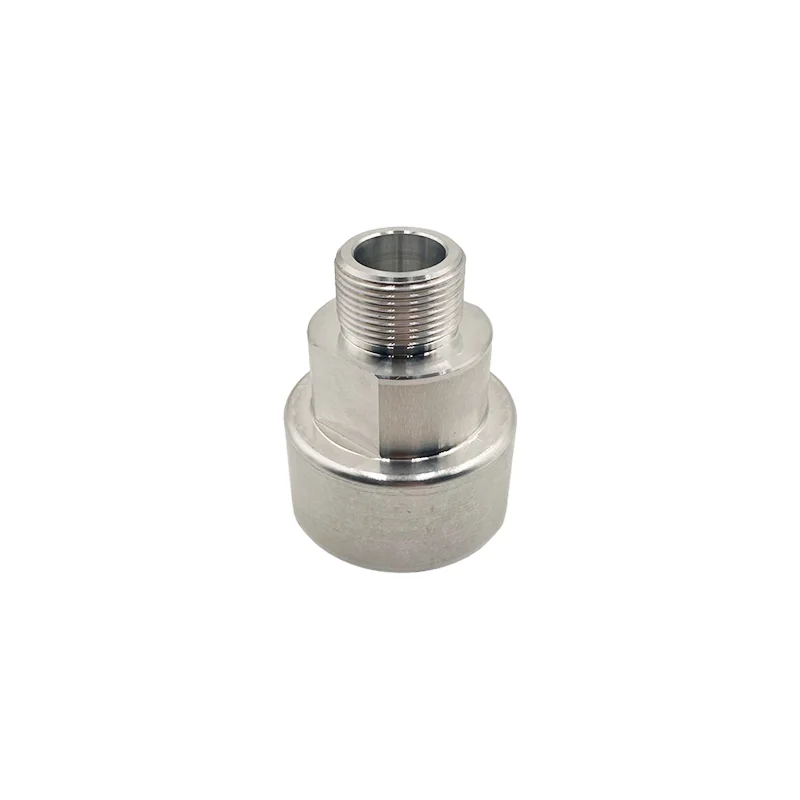

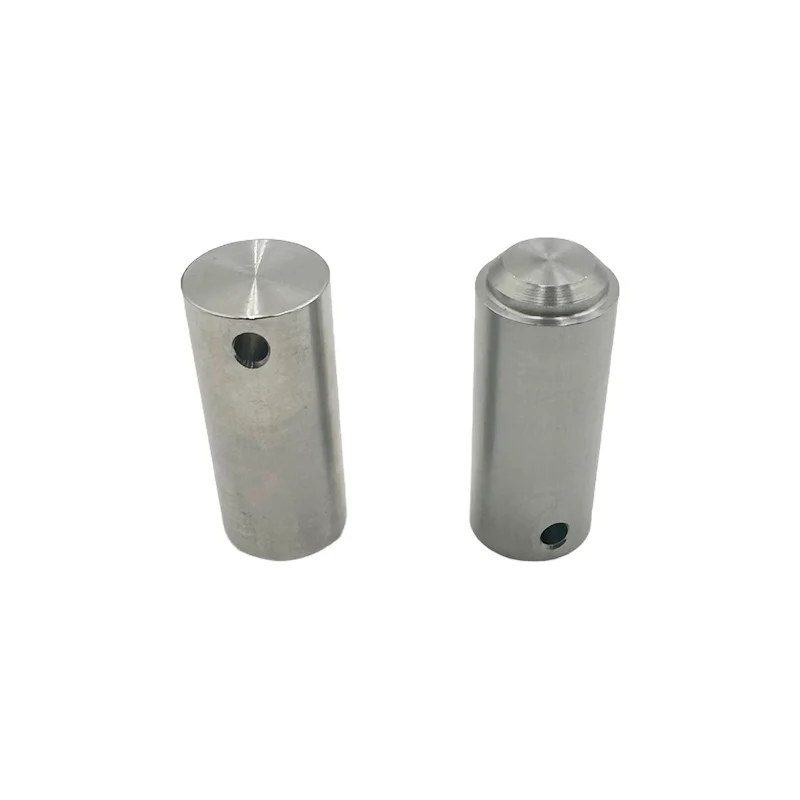

Sudėtingos preciziškai tekančios dalys

„Tuoyuan Metal“ yra aukštos kokybės sudėtingų tiksliai tekančių dalių gamintojas. Mes griežtai kontroliuojame kiekvieną gamybos proceso etapą, naudodami aukščiausios kokybės medžiagas ir pažangias, patikrintas gamybos technologijas. Mūsų gaminiai pasižymi išskirtiniu tikslumu – puikiai atitinka jūsų techninius brėžinius ir individualias specifikacijas – su itin minimaliais nuokrypiais.

Produkto privalumai

(I) didelio tikslumo apdirbimas

Tuoyuan Metal naudoja pažangias CNC tekinimo stakles ir tikslaus apdirbimo procesus. Mūsų sudėtingos preciziškos tekančios detalės pasiekia itin aukštą apdirbimo tikslumą, o matmenų nuokrypiai yra itin griežti, o kai kurie gaminiai gali pasigirti net ±0,001 mm tikslumu. Tai užtikrina puikų pritaikymą įvairiose sudėtingose ​​surinkimo aplinkose, efektyviai pagerindama bendrą įrangos veikimą ir stabilumą. Pavyzdžiui, gaminant aviacijos ir erdvėlaivių variklių komponentus, tokios didelio tikslumo susuktos detalės užtikrina efektyvų variklio darbą ir patikimumą.

(II) Sudėtingos formos apdirbimo galimybės

Galime patenkinti įvairius sudėtingų formų tekinimo reikalavimus. Nesvarbu, ar tai būtų dalys su keliais žingsniais, netaisyklingos formos paviršiai, tikslūs sriegiai, ar mažos ar gilios skylės, mūsų apdirbimo komanda pasitelkia savo didelę patirtį ir kompetenciją, siekdama tiksliai apdirbti sudėtingas formas per kruopštų programavimą ir optimizuotus apdirbimo kelius. Svarbiausioms medicinos prietaisų sudedamosioms dalims, turinčioms sudėtingas vidines struktūras ir sudėtingas formas, mūsų tekančios dalys puikiai atitinka projektavimo reikalavimus.

Gamybos procesas

1. Didelio tikslumo apdirbimo įrangos palaikymas: naudojant importuotas CNC tekinimo stakles (tokias kaip Vokietijos DMG ir Japonijos Mazak) ir kelių ašių apdirbimo centrus, įranga gali pasigirti ±0,001 mm padėties nustatymo tikslumu ir ±0,0005 mm pakartojamumu, o tai suteikia techninės įrangos pagrindą aukštam tikslumo apdirbimui. Skiriama įranga yra skirta įvairių tipų dalims:

Veleno dalys: naudojant CNC slankiojančios galvutės tekinimo stakles, kelių procesų apdirbimas, įskaitant išorinius skersmenis, vidines skylutes, sriegius ir griovelius, atliekamas vienu nustatymu, pašalinant klaidas, susijusias su keliais nustatymais.

Sudėtingos ir netaisyklingos dalys: naudojant penkių ašių tekinimo-frezavimo centrą, sistema vienu metu gali atlikti tekinimą, frezavimą, gręžimą ir sriegimą, sprendžiant sudėtingus lenktus paviršius (pvz., sferinius ir spiralinius paviršius), kuriuos sunku apdirbti tradicine įranga.

2. Mikro dalių apdorojimo technologija: naudojant didelio tikslumo pneumatinį griebtuvą (užspaudimo tikslumas ≤ 0,002 mm) ir mikroįrankį (mažiausias ašmenų skersmuo 0,1 mm), ši sistema gali apdoroti mikro velenus ir mikro skylutes, kurių skersmuo svyruoja nuo 0,1 iki 5 mm, išlaikant koaxiumą 0,0,0 mm.

Plonasienės dalies deformacijos prevencija: „mažos pjovimo jėgos parametro + pagalbinės atramos“ metodas. Pavyzdžiui, apdirbant 0,1 mm storio aliuminio lydinio plonasienę movą, dalies deformacija kontroliuojama iki ≤ 0,005 mm, optimizuojant pjovimo greitį (800–1000 m/min), pastūmos greitį (0,01–0,02 mm/r) ir naudojant elastingus atraminius įtaisus.

Gilių skylių apdorojimo technologija: naudojant viduje aušinamą gilių skylių gręžtuvą (aušinimo alyvos slėgis 10-15 MPa), ši sistema gali apdoroti gilias skyles, kurių gylio ir skersmens santykis yra iki 20:1 (pvz., 5 mm skersmens skylė, kurios gylis yra 100 mm). 100 mm), užtikrinkite skylės tiesumą ≤0,01 mm/100 mm, o paviršiaus šiurkštumą Ra0,4 μm.

Taikymas

1. Orlaiviai

Daugiausia naudojamas pagrindinėse kosmoso įrangos sistemose, įskaitant:

Variklių sistemos

Važiuoklės sistemos

Avionikos įranga (pvz., inercinės navigacijos sistemos)

2. Medicinos prietaisai

Prisitaikydami prie griežtų medicinos prietaisų tikslumo ir biologinio suderinamumo reikalavimų, taikymo scenarijai apima:

Implantuojami medicinos prietaisai

Chirurginiai instrumentai (pvz., laparoskopai ir odontologiniai instrumentai)

Diagnostinė įranga (pvz., KT aparatai)

3. Elektroniniai ryšiai

Atitinkantys elektroninių ryšių įrangos aukšto dažnio ir didelio stabilumo reikalavimus, paslaugų scenarijai apima:

5G bazinės stoties įranga

Puslaidininkių gamybos įranga

Buitinė elektronika (pvz., mobilieji telefonai)

4. Automobiliai

Programos, padedančios pagerinti transporto priemonės veikimą ir palengvinti svorį, apima:

Naujos energetinės transporto priemonės (varikliai, su akumuliatoriais susiję komponentai)

Tradicinio kuro transporto priemonės (varikliai, transmisijos sistemos)

Išmanieji vairavimo įrenginiai (pvz., „Lidar“)
