Kaip tiksliai tekančios dalys leidžia naudoti mažesnius robotinius chirurginius įrankius?

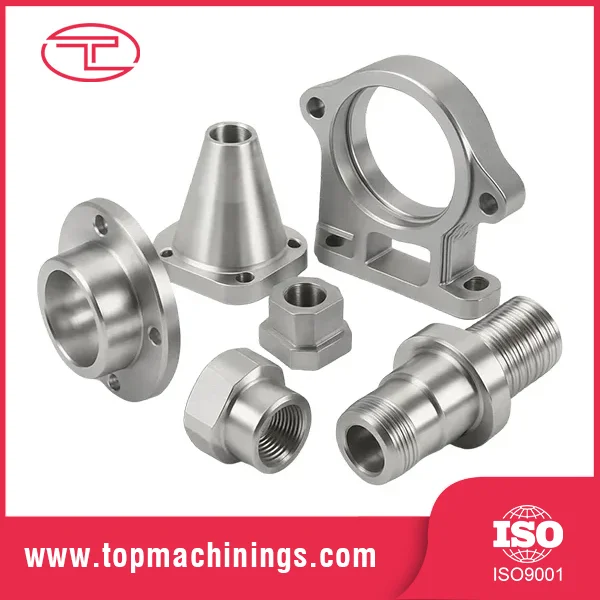

Robotinės chirurgijos sistemos traukiasi. Naujos kartos laparoskopiniuose ir mikrochirurginiuose robotuose naudojami instrumentai, kurių skersmuo mažesnis nei 3 mm – pakankamai maži, kad būtų galima valdyti subtilią anatomiją, tačiau pakankamai stiprūs, kad galėtų suimti, pjauti ir susiūti. Norint tai pasiekti, reikia radikaliai persvarstyti kiekvieną komponentą, ypač mechaninius perdavimo elementus įrankio riešo viduje. Atsakymas slypipreciziškai suktos detalės– mažytės, sudėtingos geometrijos, pagamintos iki tolerancijos, kurios prieš dešimtmetį buvo neįsivaizduojamos. Šiame straipsnyje paaiškinama, kaip didelio tikslumo CNC tekinimas sukuria miniatiūrinius velenus, kaiščius ir korpusus, kurie leidžia įmanyti submilimetrus robotus – ir ko pirkimų vadovai turėtų ieškoti tiekėjui.

Miniatiūrizacijos iššūkis robotų chirurgijoje

Tipiškame robotizuotame chirurginiame instrumente yra iki 20 judančių dalių vamzdyje, mažesniame už pieštuką. Kiekviena dalis turi:

• Atsparus pakartotiniam sterilizavimui (autoklave, gama spinduliuotei)
• Perduoti sukimo momentą su beveik nuliu atsukimu
• Tinka iki 0,15 mm storio sienoms
• Kainuoja pigiau nei įprasti apdirbti komponentai, nes instrumentai dažnai yra vienkartiniai arba riboto pakartotinio naudojimo

Tradiciniai apdirbimo metodai (štampavimas, paprastas tekinimas) negali išlaikyti reikiamo koncentriškumo, paviršiaus apdailos ar mikroypatybių. Tiksliai tekintos detalės, pagamintos šveicariško tipo CNC tekinimo staklėmis su įtampais įrankiais, išsprendžia šias problemas derindamos tekinimą, frezavimą ir gręžimą per vieną ciklą ir pasiekiant ±0,005 mm ar geresnius nuokrypius.

Trys svarbūs būdai Tiksliai pasuktos dalys įgalina miniatiūrizavimą

1.Mikro velenai ir pavaros kaiščiai

Chirurginio roboto riešas naudoja kabelius arba stūmiklius, kad sujungtų galinį efektorių. Jie jungiami prie mažų kaiščių ir velenų – dažnai nuo 0,5 mm iki 2 mm skersmens. Tiksliai pasukta dalis gali apimti:

• Grioveliai laikantiems žiedams (plotis 0,2 mm, gylis 0,05 mm)
• Šešiakampiai arba kvadratiniai galai sukimo momentui perduoti
• Kryžminės skylės (0,3 mm skersmens) laidams užspausti

Kodėl svarbu tikslumas: 2 µm nuokrypis 1 mm kaištyje sukuria 0,2° kampo paklaidą – tai nepriimtina, kai chirurgas siuva 0,5 mm kraujagyslę.

2.Plonasieniai vamzdiniai komponentai

Šarnyrinėms jungtims reikia korpusų ir įvorių, kurių sienelių storis mažesnis nei 0,2 mm. Įprastas posūkis sukelia plepėjimą arba griūtį. Šveicariškas tekinimas su aukšto slėgio aušinimo skysčiu ir karbido įrankiais sukuria stabilią, pasikartojančią plonasienępreciziškai suktos detalėsbe antrinio šlifavimo.

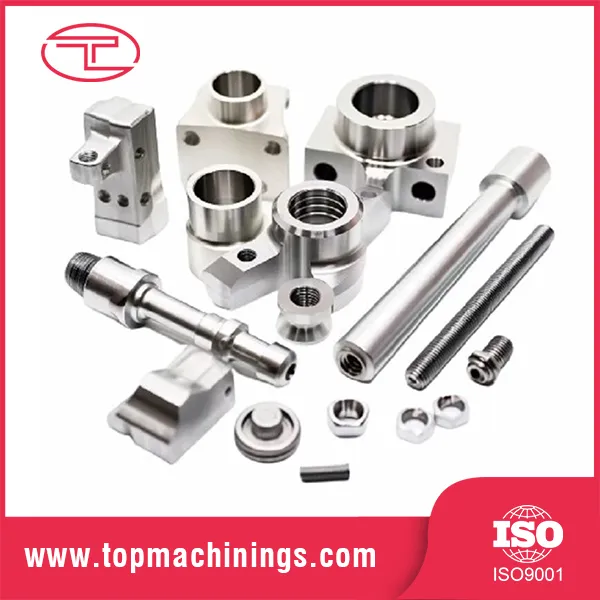

3. Sudėtinga geometrija vienoje sąrankoje

Robotų įrankių dizaineriai nori kombinuotų funkcijų: sriegių, kūginių, apatinių įpjovimų ir plokščių – viskas vienoje dalyje. Tiksliai suktos dalys, pagamintos kelių ašių tekinimo staklėmis, pašalina daugybę sąrankų ir užtikrina geometrinį nuoseklumą. Pavyzdžiui, trokaro antgalį su sraigtiniu pavaros grioveliu ir proksimaliniu flanšu galima apdirbti greičiau nei per 40 sekundžių.

Parametrų lentelė. Chirurginio tikslaus tekinimo detalių kritinės specifikacijos

Paslėpta nenuoseklaus tikslumo tekančių dalių kaina

Medicinos prietaisų originalios įrangos gamintojai dažnai sutelkia dėmesį į surinkimo leistinus nuokrypius ir neįvertina atskirų tiksliai apsuktų dalių poveikio. Realus pavyzdys: chirurginio segiklio gamintojas patyrė 12 % lauko gedimų dėl 0,5 mm kaiščio, kurio griovelio gylis buvo nevienodas. Smeigtuko tiekėjas reikalavo ±0,01 mm, bet pristatė ± 0,025 mm. Perėjus prie tiekėjo, kuris kontroliuoja kiekvieną partiją 100% optiniu rūšiavimu, gedimų dažnis sumažėjo iki 0,2%.

Pagrindinės pamokos:

• Svarbūs matavimai – teiraukitės lazerinio mikrofono ar regėjimo sistemos ataskaitų, o ne tik suportų.
• Medžiagos sertifikavimas – Chirurginiams instrumentams reikalingas visiškas atsekamumas (EN 10204 3.1).
• Paviršiaus apdailos konsistencija – šiurkščiose vietose kaupiasi bakterijos; nurodykite Ra ir Rz.

Kodėl Tuoyuanas supranta chirurginės miniatiūrizacijos poreikius

Qingdao Tuoyuan Metal Co., Ltd. daugiau nei dešimtmetį tobulino tikslaus metalo apdirbimo galimybes. Skirtingai nuo bendrųjų mašinų dirbtuvių, Tuoyuan daugiausia dėmesio skiria technologijoms, kurių reikia chirurginei robotikai:

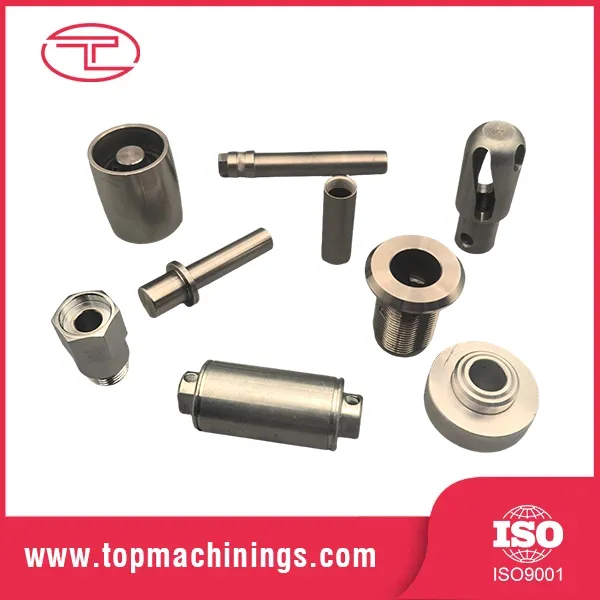

• CNC tekinimo dalys (šveicariška ir fiksuota galvutė) mikro velenams, kaiščiams ir įvorėms
• CNC frezavimo detalės sudėtingoms korpuso savybėms
• Nebrangių didelės apimties komponentų štampavimas ir kalimas
• Paviršiaus apdorojimas (cinkavimas, miltelinis dažymas, poliravimas) – nors chirurginiai įrankiai dažnai nurodo elektropoliravimą arba pasyvavimą, kurį Tuoyuan gali organizuoti per sertifikuotus partnerius

Tuojuanas veikia pagal ISO 9001 ir turi visą tiekimo grandinę nuo žaliavos iki gatavų dalių. Jų „puikybės kiekvienoje detalėje“ filosofija reiškia, kad kiekviena tiksliai pasukta dalis yra tikrinama naudojant skaitmeninę matavimo įrangą, o partijos įrašai saugomi 10 ir daugiau metų – tai būtina medicinos prietaisų atsekamumui.

Vienas praktinis įrankis – paprastas prekių įsigijimo kontrolinis sąrašas

Vertindami tiksliai susuktų robotų chirurginių prietaisų dalių šaltinį, paklauskite:

• Svarbiausios funkcijos tolerancijos analizė.
• Trys atsitiktinės imties dalys, išmatuotos CMM arba lazeriniu mikrofonu.
• Medžiagos sertifikatas, nurodantis partijos numerį ir cheminę sudėtį.
• Proceso pajėgumas (Cpk) – skersmens ir koncentriškumo atveju Cpk ≥1,33 yra saugi riba.

Tuojuanas standartiškai pateikia visas keturias.

Mažos dalys, milžiniškas šuolis chirurgijai

Mažesnių, išmanesnių robotinių chirurginių įrankių tendencija yra nesustabdoma. Tačiau tai nebus įgyvendinta tiesiog sumažinus esamus dizainus. Tai reikalaujapreciziškai suktos detalėskurie yra mikro dydžio, makrotikslūs ir gaminami nuosekliai pagal tūrį. Pirkimų vadovams geriausia strategija yra bendradarbiauti su metalo apdirbimo įmone, kuri įrodė CNC tekinimo patirtį, visą vidaus procesų grandinę ir kokybės sistemą, kuri nieko nepalieka atsitiktinumui.

Siųskite sudėtingiausią mikrokomponentų piešinį įTuojuanasgalimybių peržiūrai ir pavyzdiniam paleidimui. Naudokite aukščiau pateiktą parametrų lentelę, kad nurodytumėte leistinus nuokrypius ir paprašykite proceso pajėgumų ataskaitos. Tinkamas tiksliai tekančių dalių tiekėjas gali perpus sutrumpinti kūrimo laiką ir paversti naujos kartos chirurginį įrankį realybe.
