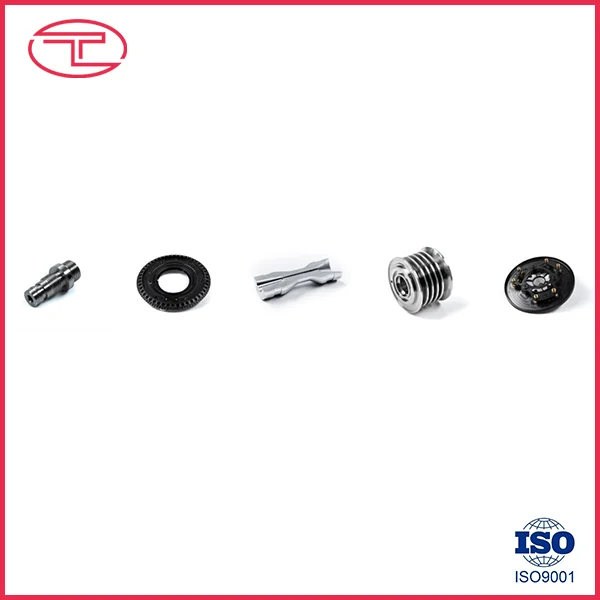

Kas yra sudėtingos tiksliai tekančios dalys ir kaip jos pagerina komponentų našumą?

Sudėtingos preciziškai tekančios dalysTai sukonstruoti komponentai, pagaminti naudojant pažangius tekinimo procesus, kad būtų pasiektas didelis matmenų tikslumas, pakartojamumas, paviršiaus kokybė ir geometrinis sudėtingumas. Jie plačiai naudojami automatikoje, mašinose, automobilių sistemose, elektronikoje, medicinos įrangoje, hidraulinėse sistemose ir kitose srityse, kur įprasti standartiniai komponentai negali užtikrinti reikiamo tinkamumo ar našumo. Šiame vadove paaiškinama jų struktūra, gamybos procesas, medžiagų parinktys, leistini nuokrypiai, paviršiaus apdaila, tikrinimo reikalavimai, projektavimo svarstymai ir tiekimo praktika, padedant inžinieriams ir pirkimo komandoms sumažinti gamybos riziką ir pasirinkti tinkamą gamybos sprendimą.

Turinys

1. Kas yra sudėtingos tiksliai tekančios dalys?
2. Kas sudaro tekinimo detalių kompleksą?
3. Kaip gaminamos sudėtingos tiksliai tekančios dalys?
4. Kokias medžiagas galima naudoti?
5. Kaip kontroliuojamas tikslumas ir tolerancijos?
6. Kodėl paviršiaus apdaila yra svarbi?
7. Kaip tikrinamos tiksliai tekančios dalys?
8. Kaip inžinieriai turėtų projektuoti šiuos komponentus?
9. Kur naudojamos sudėtingos tiksliai tekančios dalys?
10. Ko pirkėjai turėtų ieškoti iš gamybos partnerio?
11. Dažnai užduodami klausimai
12. Išvada

Kas yra sudėtingos tiksliai tekančios dalys?

Sudėtingos preciziškai tekančios dalys – tai pagal užsakymą apdirbti komponentai, gaminami visų pirma sukant ruošinį, o pjovimo įrankiai pašalina medžiagą, kad būtų sukurtos tikslios cilindrinės, kūginės, srieginės, su grioveliais ar kontūrinėmis detalėmis. Skirtingai nuo paprastų velenų ar įvorių, sudėtingi tekinami komponentai gali sujungti kelias apdirbimo operacijas ir sudėtingą geometriją viename komponente.

Tipiškos savybės yra keli skersmenys, vidinės kiaurymės, smulkūs sriegiai, grioveliai, pečiai, kūginiai, kryžminės skylės, plyšiai, nuožulniai, spinduliai ir specialiai profiliuoti paviršiai. Pažangūs CNC tekinimo centrai gali integruoti tekinimą su gręžimu, sriegimu, frezavimu ir kitomis operacijomis, todėl su mažiau sąrankų galima pagaminti kelias funkcijas.

Pirkėjams sudėtingo precizinio tekinimo komponento vertė nėra tik maža matmenų paklaida. Tikrasis tikslas yra nuoseklus veikimas, kai dalis surenkama į didesnę mechaninę sistemą. Matmenų tikslumas, koncentriškumas, paviršiaus būklė, medžiagos savybės ir pakartojamumas turi veikti kartu.

Praktinėje gamyboje pasiekiami leistini nuokrypiai priklauso nuo medžiagos, geometrijos, mašinos būklės, įrankių, darbo laikymo, proceso stabilumo ir tikrinimo metodo. Paskelbtose apdirbimo nuorodose paprastai rodomas bendras CNC posūkis apie ±0,05 mm, o tam tikrose ypatybėse gali būti mažesnės ±0,01 mm nuokrypos, kai procesas yra tinkamai suprojektuotas. :contentReference[oaicite:0]{index=0}

Kas sudaro tekinimo detalių kompleksą?

Komponentas tampa techniškai sudėtingas, kai jo geometrija arba funkciniai reikalavimai reikalauja didesnio proceso valdymo nei įprastas tekinimas. Sudėtingumas gali kilti dėl funkcijų skaičiaus, jų tarpusavio ryšio arba sunkumų išlaikyti tikslumą gamybos metu.

Todėl sudėtingumas turėtų būti vertinamas funkciniu požiūriu. Dalį su daugybe matomų savybių nebūtinai sunku pagaminti, o santykinai mažas komponentas gali tapti labai reiklus, jei joje yra kritinė kiaurymė, sandarumo reikalavimas arba sudėtinga medžiaga.

Kaip gaminamos sudėtingos tiksliai tekančios dalys?

Patikimas gamybos procesas prasideda prieš mašinai pradedant pjauti. Inžinerinė peržiūra, medžiagų patikra, proceso planavimas, įrankių parinkimas, apdirbimas, tikrinimas ir apdaila prisideda prie galutinio rezultato.

Inžinerijos ir braižybos apžvalga

Gamybos komanda pirmiausia išnagrinėja techninį brėžinį, 3D modelį, medžiagos specifikaciją, tolerancijos reikalavimus, sriegius, paviršiaus apdailą, terminį apdorojimą ir kitas specialias instrukcijas.

Šis etapas gali nustatyti galimas gamybos problemas prieš pradedant gamybą. Pavyzdžiui, be reikalo griežtos nefunkcinių paviršių leistinos nuokrypos gali padidinti apdirbimo ir tikrinimo reikalavimus, nepagerinant tikrosios komponento funkcijos.

Medžiagos paruošimas

Baro žaliava ar kita žaliava parenkama pagal patvirtintą specifikaciją. Medžiagų sertifikatų gali prireikti tais atvejais, kai atsekamumas yra svarbus.

CNC tekinimas

Ruošinys yra saugiai laikomas, o CNC valdomi įrankiai atlieka tokias operacijas kaip apdirbimas, grubus tekinimas, apdailos tekinimas, gręžimas, sriegimas, griovelių formavimas ir nuožulnumas. Įrankiai arba frezavimo tekinimo įranga gali būti naudojama, kai komponentui reikia papildomų frezavimo ar gręžimo funkcijų.

Antrinės operacijos

Kai kuriems komponentams po pasukimo reikia atlikti papildomas operacijas. Priklausomai nuo brėžinio, tai gali būti šlifavimas, poliravimas, terminis apdorojimas, šlifavimas, dengimas, anodavimas, pasyvavimas ar kitas paviršiaus apdorojimas.

Patikrinimas ir galutinis patikrinimas

Kritiniai matmenys tikrinami pagal brėžinį. Priklausomai nuo projekto reikalavimų, gamintojai gali naudoti mikrometrus, matuoklius, optinę matavimo įrangą, CMM sistemas ar kitus tikslius tikrinimo prietaisus.

Gamybos seka yra svarbi, nes kiekviena papildoma sąranka gali suteikti galimybę keisti išlyginimą. Šiuolaikinė malūno tekinimo įranga gali sumažinti kai kurių sudėtingų komponentų sąrankų skaičių ir taip sumažinti galimas perkėlimo klaidas. :contentReference[oaicite:1]{index=1}

Kokias medžiagas galima naudoti?

Medžiagos pasirinkimas tiesiogiai veikia pjovimo elgesį, įrankio susidėvėjimą, šilumos susidarymą, matmenų stabilumą, atsparumą korozijai, svorį, stiprumą ir galutinio panaudojimo efektyvumą.

• Nerūdijantis plienas:Tinka naudoti, kai reikalingas atsparumas korozijai ir mechaninis patvarumas.
• Anglies plienas:Įprasta bendriesiems mechaniniams komponentams, velenams, kaiščiams ir pramoninei įrangai.
• Legiruotasis plienas:Naudinga ten, kur reikalingas didesnis stiprumas, atsparumas dilimui ar terminis apdorojimas.
• Aliuminis:Lengvas ir apdirbamas, todėl tinka svoriui jautriems mazgams.
• Žalvaris:Dažnai pasirenkama jungiamosioms detalėms, jungtims, elektriniams komponentams ir programoms, kurioms reikalingas geras apdirbimas.
• Varis:Naudojamas, kai svarbus elektros ar šilumos laidumas.
• Inžinerinis plastikas:Tokios medžiagos kaip POM, PEEK, PTFE ir nailonas gali būti apdorojamos specializuotomis lengvomis, mažos trinties ar chemiškai atspariomis medžiagomis.

Medžiaga niekada neturėtų būti parenkama tik pagal apdirbimo patogumą. Inžinieriai turėtų atsižvelgti į darbo temperatūrą, apkrovą, korozijos poveikį, susidėvėjimą, cheminį suderinamumą, elektros reikalavimus ir besijungiančių komponentų charakteristikas.

Kaip kontroliuojamas tikslumas ir tolerancijos?

Tikslumas valdomas sąveikaujant mašinos galimybėms, įrankiams, programavimui, darbo laikymui, medžiagų stabilumui, aplinkos sąlygoms ir tikrinimui.

Paprastai kontroliuojamos charakteristikos apima:

• Išorinis skersmuo ir vidinis skersmuo
• Dalies ilgis
• Apvalumas
• Cilindriškumas
• Koncentriškumas arba išbėgimas
• Siūlo matmenys
• Skylės vieta
• Geometriniai ryšiai tarp funkcinių paviršių

Pavyzdžiui, velenui gali būti reikalingas kontroliuojamas guolio lizdo skersmuo, o jo nefunkciniam išoriniam paviršiui gali būti taikomas mažiau ribojantis nuokrypis. Šis metodas leidžia gamybos išteklius sutelkti į matmenis, kurie iš tikrųjų turi įtakos surinkimui ir veikimui.

Pramonės apdirbimo nuorodose pabrėžiama, kad tolerancijos galimybė priklauso nuo geometrijos ir proceso sąlygų, o ne yra vienas universalus skaičius. :contentReference[oaicite:2]{index=2}

Kodėl paviršiaus apdaila yra svarbi?

Paviršiaus apdaila yra daugiau nei išvaizdos reikalavimas. Tai gali turėti įtakos trinčiai, susidėvėjimui, sandarinimui, guolių kontaktui, slydimui, apsaugai nuo korozijos ir surinkimo našumui.

Įprasti tekinimo komponentų paviršiaus apdailos reikalavimai apima maždaug Ra 3,2 μm daugeliui bendrų apdirbamų paviršių, Ra 1,6 μm lygesniems funkciniams paviršiams ir Ra 0,8 μm arba žemesnį tam tikroms tikslioms reikmėms. Atliekant reiklesnę apdailą, gali prireikti šlifuoti arba poliruoti, o ne tik tekinti. :contentReference[oaicite:3]{index=3}

Dėl šios priežasties inžinieriai turėtų nustatyti, kurie paviršiai iš tikrųjų yra funkcionalūs. Guolių kakliuko, sandarinimo paviršiaus arba slydimo sąsajos apdaila gali būti kitokia nei išorinis laisvas paviršius.

• Funkciniai paviršiai:Nurodykite reikiamą apdailą pagal eksploatavimo sąlygas.
• Sandarinimo paviršiai:Atsižvelkite į šiurkštumą ir paviršiaus defektus.
• Stumdomi paviršiai:Atsižvelkite į trintį ir nusidėvėjimą.
• Kosmetiniai paviršiai:Išvaizdos lūkesčius apibrėžkite atskirai nuo funkcinių reikalavimų.

Kaip tikrinamos tiksliai tekančios dalys?

Patikra turi būti tiesiogiai prijungta prie inžinerinio brėžinio. Ne visada būtina išmatuoti visas galimas charakteristikas tuo pačiu metodu; tikrinimo plane turėtų būti sutelktas dėmesys į kritinius matmenis ir funkcinius reikalavimus.

Išsamus kokybės kontrolės procesas gali apimti:

1. Gaunamos medžiagos patikrinimaspatvirtinti nurodytą medžiagą.
2. Pirminis patikrinimaspatikrinti gamybos procesą prieš pradedant pilną gamybą.
3. Matavimas proceso metunustatyti matmenų poslinkį gamybos metu.
4. Galutinis matmenų patikrinimasneatitinka brėžinio reikalavimų.
5. Paviršiaus apdailos patikrinimaspaskirtoms funkcinėms sritims.
6. Siūlų patikrinimasnaudojant atitinkamus matuoklius arba matavimo įrangą.
7. Dokumentacijapvz., matmenų ataskaitos, kai to reikalauja klientas.

Labai reiklioms dalims koordinačių matavimo mašina arba optinė matavimo sistema gali suteikti išsamesnį matmenų patikrinimą. Patikrinimo ataskaitos ir pirmojo straipsnio dokumentacija taip pat gali padėti pirkimo ir inžinierių komandoms nustatyti gamybos nuoseklumą.

Kaip inžinieriai turėtų projektuoti šiuos komponentus?

Geras dizainas yra vienas iš efektyviausių būdų pagerinti gamybiškumą nepažeidžiant funkcijos.

• Aiškiai nustatykite svarbiausius matmenis ir funkcinius paviršius.
• Stenkitės netaikyti itin didelių leistinų nuokrypių kiekvienam matmeniui.
• Jei įmanoma, naudokite standartines sriegio specifikacijas.
• Numatykite tinkamus spindulius ir nusklembimus ten, kur jų reikia norint pasiekti įrankius.
• Apsvarstykite sienelės storį ir deformacijos galimybę.
• Nurodykite paviršiaus šiurkštumą tik tada, kai jis naudojamas funkciniam tikslui.
• Aiškiai apibrėžkite medžiagų klases.
• Nustatykite terminio apdorojimo ir paviršiaus apdorojimo reikalavimus.
• Jei įmanoma, pateikite išsamius 2D brėžinius ir tikslius 3D modelius.

Vienas iš praktinių principų yra kurti atsižvelgiant į funkciją, o ne į maksimalų teorinį tikslumą. Gamybos nuorodose nuolat pažymima, kad dėl nereikalingų griežtų leistinų nuokrypių gali pailgėti apdirbimo laikas, tikrinimo reikalavimai ir gamybos sudėtingumas. :contentReference[oaicite:4]{index=4}

Kur naudojamos sudėtingos tiksliai tekančios dalys?

Kadangi tekinimas ypač tinka rotacinei ir cilindrinei geometrijai, daugelyje pramoninių sistemų atsiranda tikslūs tekinimo komponentai.

Ko pirkėjai turėtų ieškoti iš gamybos partnerio?

Norint pasirinkti sudėtingų tikslių komponentų tiekėją, reikia daugiau nei palyginti vieneto kainas. Gamintojas turi įrodyti, kad gali suprasti techninius reikalavimus ir pakartotinai gaminti tuos reikalavimus atitinkančius komponentus.

Svarbūs vertinimo punktai apima:

1. Galimybė apdirbti:Įsitikinkite, kad įranga atitinka komponento geometriją.
2. Medžiagos patirtis:Paklauskite, ar tiekėjas reguliariai apdoroja nurodytą medžiagą.
3. Kokybės kontrolė:Peržiūrėkite tikrinimo įrangą, procedūras ir dokumentus.
4. Inžinerinis palaikymas:Nustatykite, ar tiekėjas gali nustatyti gamybos problemas prieš gamindamas.
5. Gamybos nuoseklumas:Paklauskite, kaip matmenų kitimas stebimas didesnių gamybos procesų metu.
6. Apdailos galimybė:Patvirtinkite, ar reikalingas antrinis gydymas gali būti patikimai koordinuojamas.
7. Bendravimas:Užtikrinkite, kad techniniai klausimai būtų išspręsti greitai ir tiksliai.
8. Atsekamumas:Reikalingiems darbams nustatyti medžiagų ir gamybos įrašų reikalavimus.

Qingdao Tuoyuan Metal Products Co., Ltd. gali padėti klientams, kuriems reikia pritaikytų metalinių komponentų, kai svarbu matmenų kontrolė, išsamūs brėžiniai, medžiagų pasirinkimas ir kartojama gamyba. Pirkimų komandoms visapusiško techninio brėžinio pateikimas ir kritinių reikalavimų aiškiai identifikavimas yra veiksmingas techninio įvertinimo ir pasiūlymo pradžios taškas.

Dažnai užduodami klausimai

Kuo skiriasi standartinė tekanti dalis nuo sudėtingos precizinės tekinimo dalies?

Standartinė tekanti dalis paprastai turi gana paprastą cilindrinę geometriją ir įprastus matmenų reikalavimus. Sudėtingoje preciziškai tekančioje dalyje viename komponente gali būti įvairių skersmenų, vidinių ypatybių, sriegių, griovelių, kryžminių skylių, griežtų leistinų nuokrypių, kontroliuojamo išbėgimo ir specifinės paviršiaus apdailos.

Kaip tikslios gali būti sudėtingos tiksliai tekančios dalys?

Tikslumas priklauso nuo medžiagos, geometrijos, mašinos konfigūracijos, įrankių, darbo laikymo, proceso stabilumo ir tikrinimo metodų. Bendrasis CNC tekinimas paprastai gali veikti apie ±0,05 mm, o pasirinktos tikslumo savybės gali siekti maždaug ±0,01 mm arba griežtesnius, kai tai leidžia konstrukcija ir procesas. Šie skaičiai turėtų būti traktuojami kaip konkretaus projekto pajėgumų nuorodos, o ne visuotinės garantijos. :contentReference[oaicite:5]{index=5}

Kokios medžiagos dažniausiai naudojamos tiksliai tekinant komponentus?

Dažniausiai pasirenkamas nerūdijantis plienas, anglinis plienas, legiruotasis plienas, aliuminis, žalvaris, varis ir inžinerinis plastikas. Tinkama medžiaga priklauso nuo stiprumo, atsparumo korozijai, temperatūros, susidėvėjimo, svorio, elektrinių savybių ir darbo aplinkos.

Ar sudėtingos tekančios dalys reikalauja antrinio apdorojimo?

Ne visada. Kai kuriuos komponentus galima užbaigti tiesiogiai CNC tekinimo būdu, o kitus gali prireikti šlifavimo, poliravimo, terminio apdorojimo, dengimo, anodavimo, pasyvavimo ar kitų apdailos procesų, kad atitiktų specifinius funkcinius reikalavimus.

Kodėl tekant komponentams paviršiaus apdaila yra svarbi?

Paviršiaus apdaila gali turėti įtakos trinčiai, susidėvėjimui, sandarinimui, guolių kontaktui, slydimui ir išvaizdai. Todėl funkciniams paviršiams turėtų būti taikomi reikalavimai, atitinkantys jų faktines eksploatavimo sąlygas, o ne automatiškai taikyti tą pačią apdailos specifikaciją visam komponentui.

Kokia informacija turėtų būti pateikta kreipiantis dėl citatos?

Į naudingą užklausą turėtų būti įtrauktas 2D brėžinys, 3D modelis, jei yra, medžiagos klasė, kiekis, leistini nuokrypiai, paviršiaus apdailos reikalavimai, sriegiai, terminis apdorojimas, paviršiaus apdorojimas, tikrinimo reikalavimai, pakuotės lūkesčiai ir pristatymo reikalavimai. Išsami techninė informacija leidžia gamintojui tiksliau įvertinti projektą.

Ar vienas komponentas gali sujungti tekinimą ir frezavimą?

Taip. Frezavimo tekinimo įranga ir tekinimo centrai su įtampais įrankiais gali derinti tekinimą su tokiomis operacijomis kaip gręžimas, sriegimas, įpjovimas ir frezavimas. Tai gali sumažinti tinkamo komponentų dizaino sąrankų skaičių ir padėti išlaikyti pozicinius ryšius tarp funkcijų. :contentReference[oaicite:6]{index=6}

Išvada

Sudėtingos preciziškai tekintos dalys yra sukonstruoti komponentai, kurių geometrija, matmenų tikslumas, medžiagos savybės, paviršiaus būklė ir gamybos pakartojamumas prisideda prie galutinio veikimo. Veiksmingiausias gamybos metodas prasideda nuo aiškaus techninio brėžinio, tinkamo medžiagų pasirinkimo, tikroviškų leistinų nuokrypių, kruopščiai suplanuotų apdirbimo operacijų ir tikrinimo metodų, kurie atspindi tikrąją komponento funkciją.

Inžinieriams ir pirkimo komandoms svarbiausia ne tik prašyti kuo mažesnės tolerancijos. Vietoj to, kiekvienas reikalavimas turėtų būti susietas su surinkimu, judėjimu, sandarinimu, apkrova, nusidėvėjimu ar kita išmatuojama funkcija. Šis metodas gali padėti kontroliuoti gamybos sudėtingumą ir išlaikyti našumą, kurio tikimasi iš gatavo komponento.

Jei kuriate pasirinktinius velenus, įvores, jungiamąsias detales, jungtis, tiksliuosius mechaninius komponentus ar kitus sudėtingus tekančius gaminius,Qingdao Tuoyuan Metal Products Co., Ltd.gali įvertinti Jūsų techninius reikalavimus ir gamybos poreikius.Pasidalykite savo brėžiniais, specifikacijomis, medžiagomis, kiekiais irsusisiekite su mumisaptarti jūsų projektui tinkamą gamybos sprendimą.
