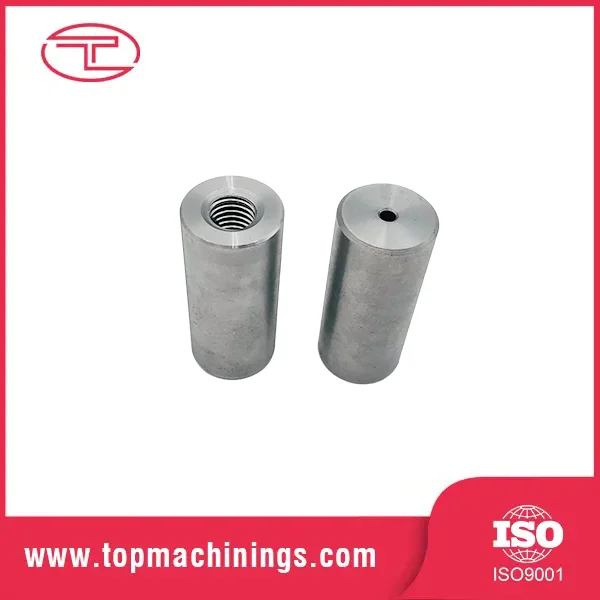

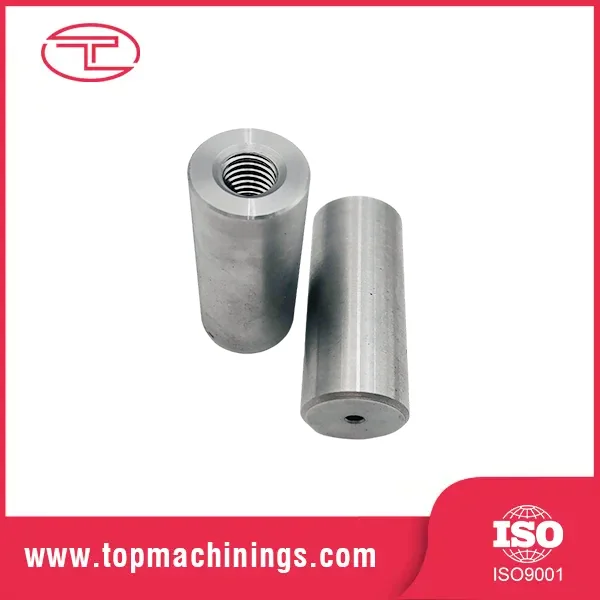

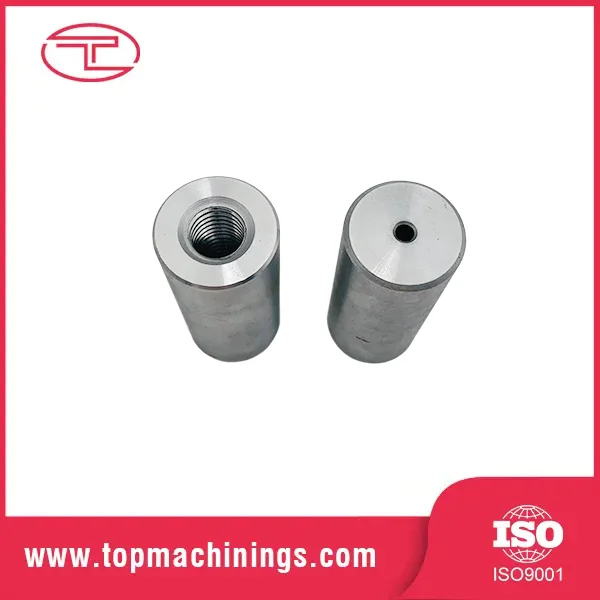

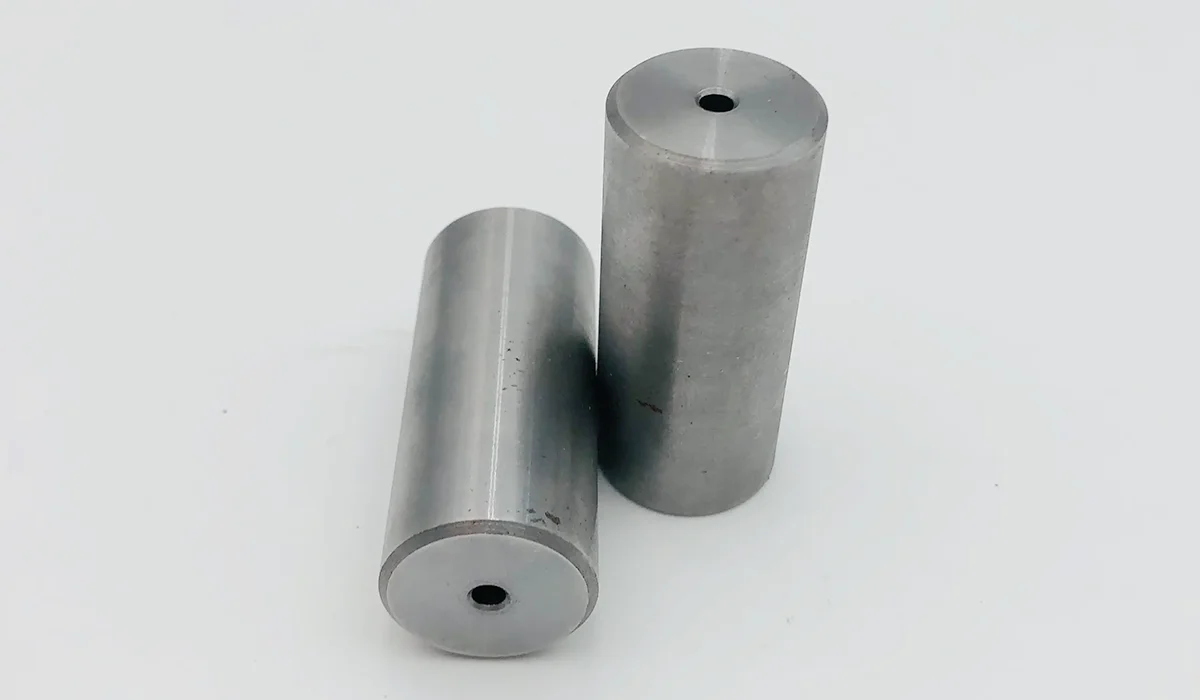

Tiksli CNC srieginė įvorė

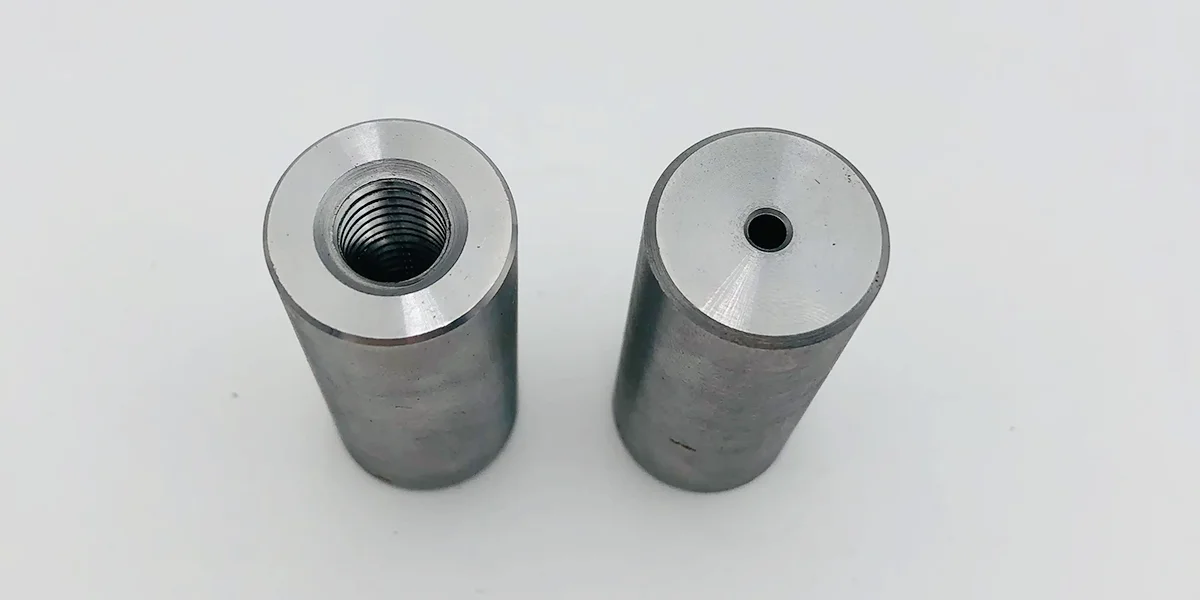

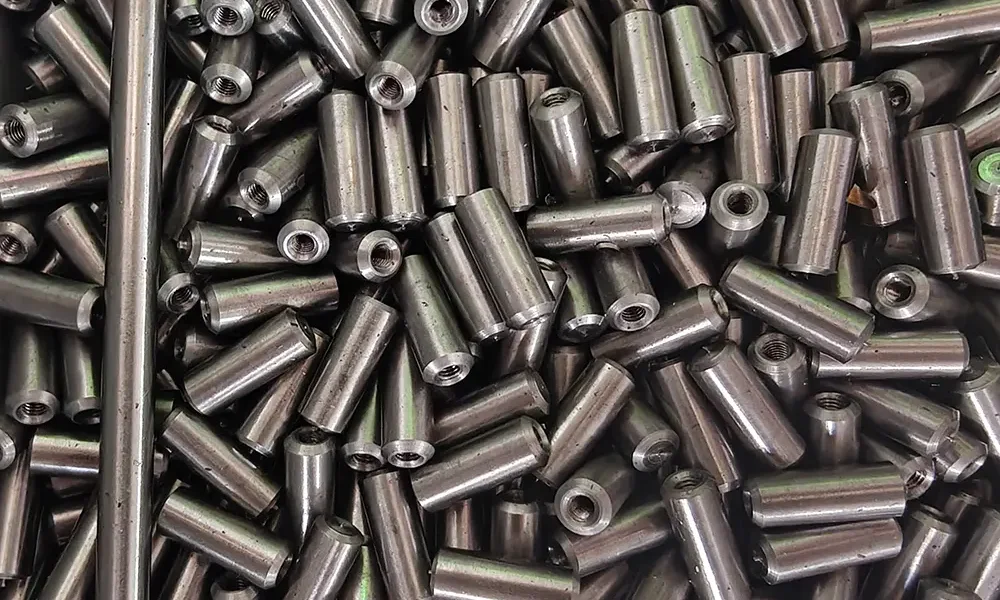

Tiksli CNC srieginė įvorė yra cilindrinė įvorė, kurios vidiniame arba išoriniame paviršiuje yra tiksliai apdirbti sriegiai. Pagalvokite apie tai kaip apie „srieginį įdėklą“, kuris suteikia komponentui tvirtą, keičiamą sriegio sąsają, neapdirbant sriegių tiesiai į pagrindinę dalį. Kai minkštame aliuminio korpuse sriegiuota skylė – klasikinis gedimo režimas – įvorė yra ta dalis, kuri išsaugo situaciją.

Yra dvi pagrindinės šeimos: srieginiai įdėklai ir rankovių įvorės. Abu iš staklių cecho reikalauja to paties: apvalumo, koncentriškumo ir sriegio tikslumo, matuojamo mikronais.

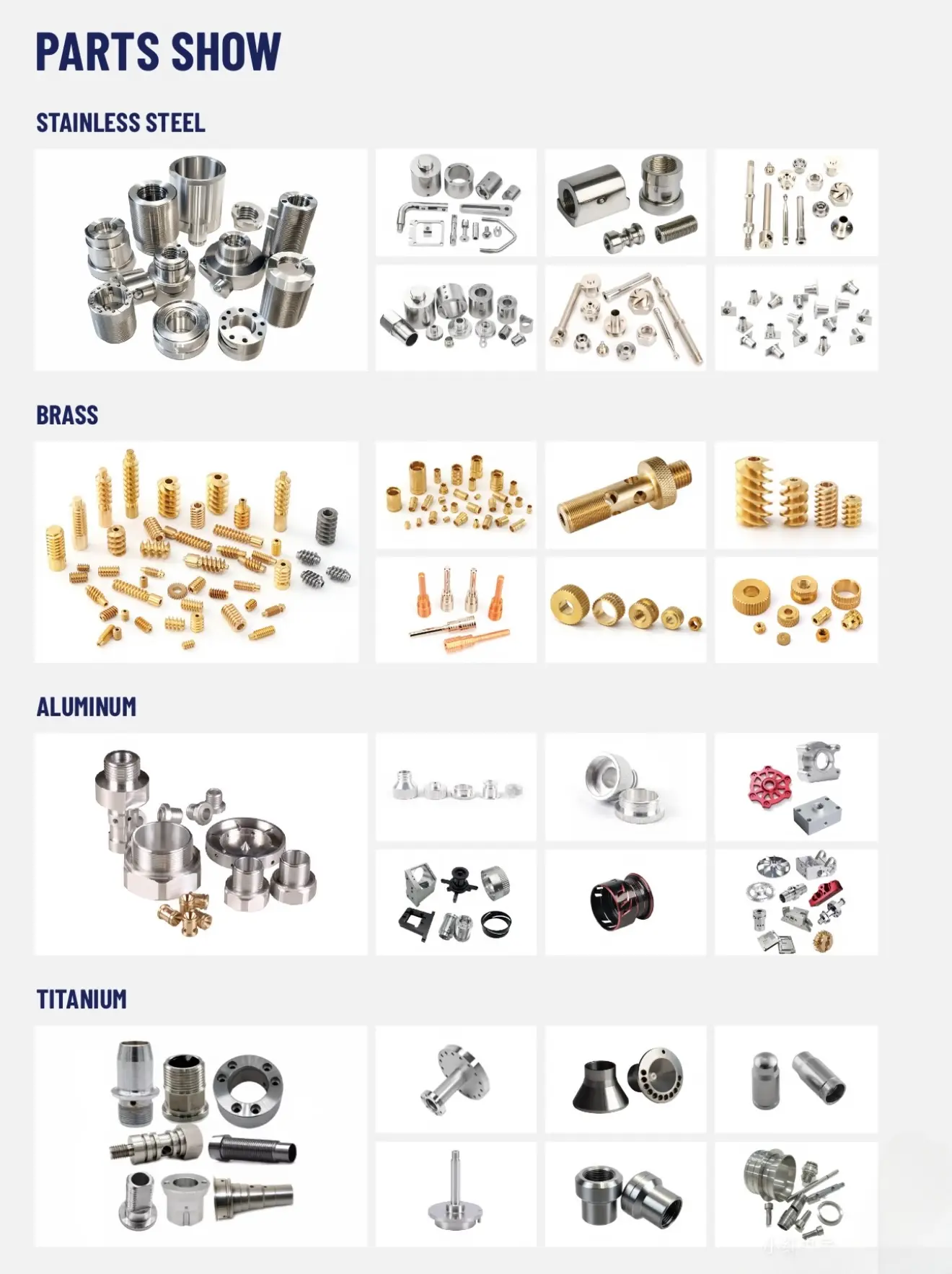

Medžiagos ir siūlų konfigūracijos

Nerūdijantis plienas (SUS303/304/316): atsparus korozijai maistui, jūrų ir medicinos reikmėms.

Legiruotasis plienas (4140/1045): didelio stiprumo su terminiu apdorojimu, skirtas didelėms apkrovoms.

Žalvaris (C3604/HPb59-1): puikus apdirbamumas ir natūralus sutepimas tikslioms CNC srieginėms įvorėms.

Aliuminis (6061-T6/7075): lengvas, skirtas aviacijos ir automobilių agregatams.

Sriegių formos: metrinė (M3–M64), UNC/UNF, NPT vamzdžių sriegiai ir individualios formos kiekvienam brėžiniui.

Klasės: 6H/6g standartinis, 5H/4h tikslumo klasės, skirtos trikdžiams pritaikyti.

Sriegis nupjaunamas naudojant vieno taško sriegimą arba sriegio frezavimą CNC tekinimo staklėmis, po to matuojamas žingsnio skersmuo. Prispaudžiamų įdėklų išorinį skersmenį laikome iki ±0,005 mm, kad įvorės būtų pakankamai laisvos, kad būtų galima sumontuoti, pakankamai tvirtos, kad niekada nesisuktų.

Gaminio specifikacijos

Tipiški tikslios CNC srieginės įvorės naudojimo būdai

Kaip tiksliųjų CNC srieginių įvorių gamintojas ir tiekėjas, Tuoyuan Metal tiekia įvores dideliais kiekiais pagal gamyklinę tiesioginę kainą už:

Srieginiai įdėklai aliuminio ir plastiko korpusams automobiliams ir elektronikai.

Siurblių, pavarų dėžių ir konvejerių guolių įvorės ir susidėvėjimo įvorės.

Įvorių, tvirtinimo detalių ir įrankių plokščių įvorių nustatymas.

Hidraulinių ir pneumatinių cilindrų komponentai.

Baldų, prietaisų ir įrangos šarnyriniai mazgai.

Aviacijos ir gynybos lengvieji mazgai.

Tikras atvejis

Atvejo analizė: pritaikytos tikslios CNC srieginės žalvario įvorės

Pramonė: elektronika ir elektros įranga

Medžiaga: žalvaris C36000

Procesas: Šveicariškas CNC tekinimas, sriegimas ir šešiabriaunis frezavimas

Amerikiečių elektroninių komponentų gamintojui reikėjo pritaikytų tikslių CNC srieginių įvorių, kurios tarnautų kaip sukimąsi stabdantys įdėklai plastikiniuose korpusuose. Norint užtikrinti lengvą varžtų surinkimą, nepažeidžiant plastikinio korpuso, reikia detalių apdailinti be įbrėžimų. Naudodami kelių ašių šveicariškas CNC tekinimo stakles, apdirbome žalvario įvores švariais sriegiais ir tiksliomis šešiakampėmis galvutėmis vienu sąranka. Buvo atliktas kruopštus ultragarso valymo procesas, siekiant pašalinti visas metalo drožles, o po to buvo atlikta 100% siūlų optinė patikra.

Gamybos procesas

Kiekviena įvorė prasideda nuo inžinerinės peržiūros: mūsų komanda analizuoja jūsų 2D/3D brėžinį ar pavyzdį, parenka medžiagos klasę ir užprogramuoja optimalius įrankių takus. Srieginių įdėklų kritinis parametras yra trukdžių pritaikymas – mes apskaičiuojame tikslų OD, kad garantuotume išlaikymą neperkraunant pagrindinės dalies.

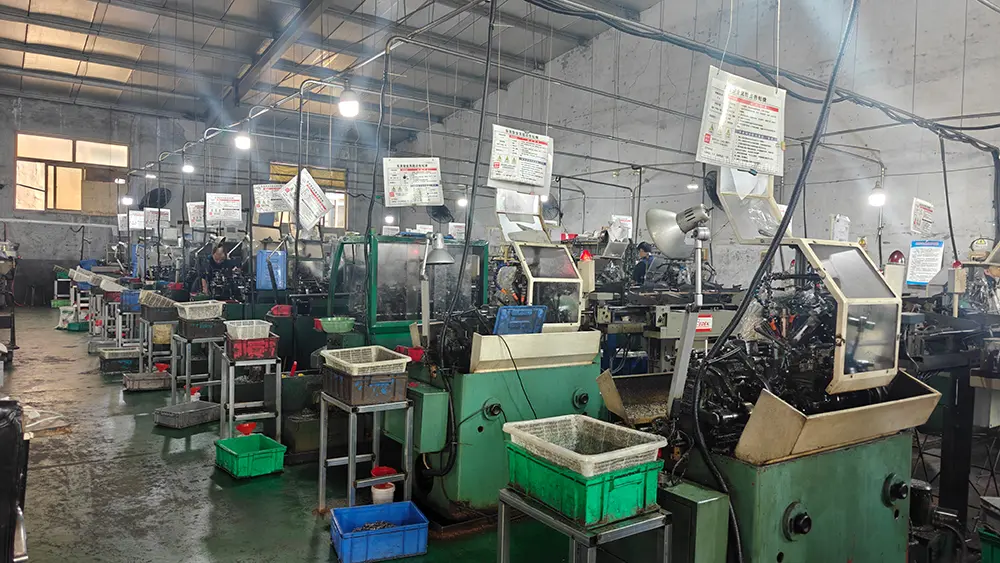

Apdirbimas atliekamas greitaeigėmis automatinėmis CNC tekinimo staklėmis su strypų tiektuvais. Tekinimas, apdirbimas, griovelių gręžimas, gręžimas ir sriegimas, jei įmanoma, užbaigiami vienu suspaudimo ciklu – šis vienos sąrankos metodas išlaiko koncentriškumą mikronų diapazone.

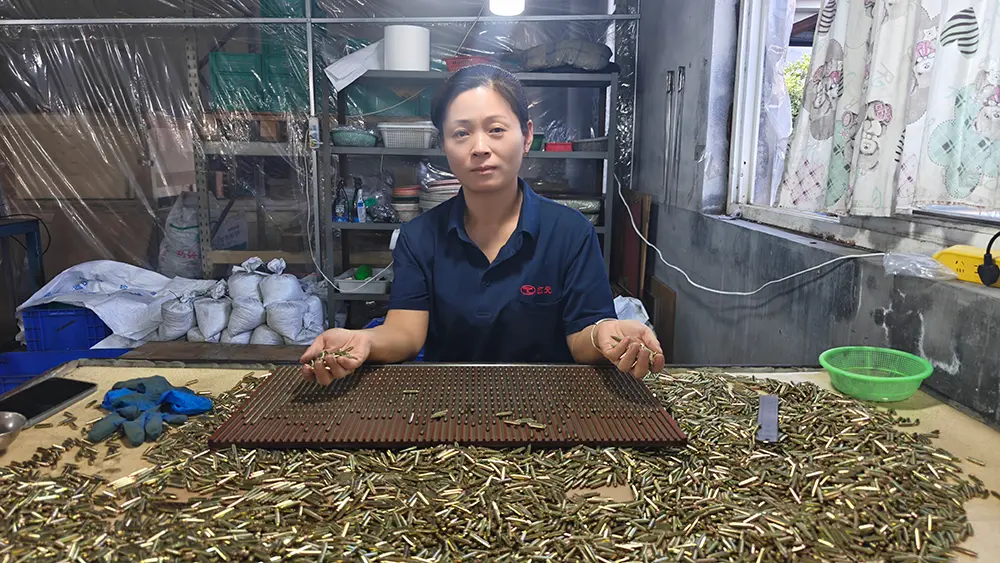

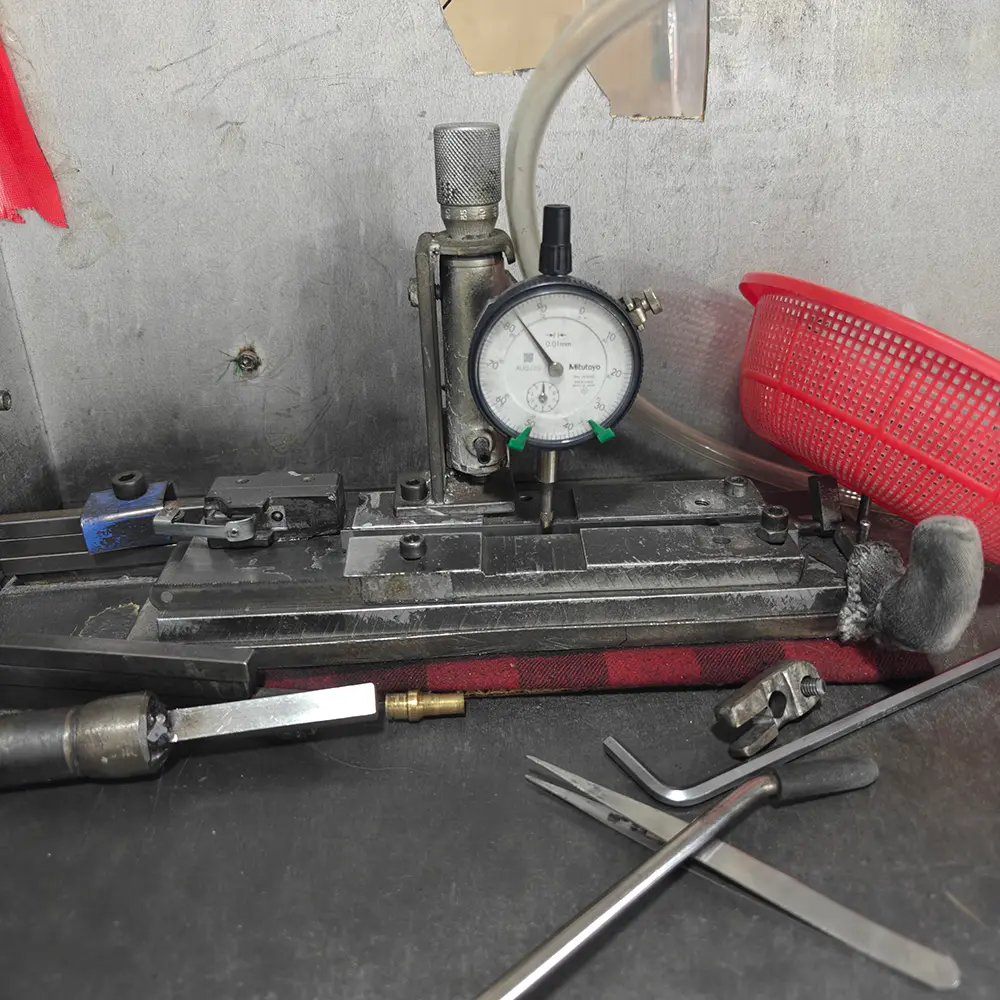

Po įsriegimo atliekamas 100 % patikrinimas: sriegio kamščio/žiedo matavimas, optinis rūšiavimas ir atrinktų dalių CMM patikra. Paviršiaus apdorojimas (cinkas, juodasis oksidas, nikelis) taikomas mūsų vidaus linijose prieš galutinį pakavimą.

Kodėl verta rinktis „Tuoyuan Metal“.

Dešimtmetis tikslaus apdirbimo Tuoyuan Metal turi daugiau nei 10 metų patirtį preciziškai tekančių dalių ir CNC apdirbtų komponentų gamyboje, aptarnaujant klientus daugiau nei 20 šalių ir 95% pakartotinio pirkimo procentas. Užsakinėdami iš mūsų įvores, dirbate su parduotuve, kuri jau daug kartų išsprendė jūsų problemą.

Įvorės supakuotos į antikorozinį popierių, polietileninius maišelius ir eksporto dėžutes arba medinius dėklus pagal užsakymo dydį. Mažos siuntos siunčiamos greituoju transportu (DHL/FedEx/UPS); dideli užsakymai siunčiami jūra iš Čingdao uosto (FCL/LCL) arba gabenami oro transportu. Dokumentacija: komercinė sąskaita faktūra, pakavimo sąrašas, važtaraštis, kilmės sertifikatas, medžiagų bandymo sertifikatas. Dėl tikslių CNC srieginių įvorių kainų, masinių užsakymų ar citatos susisiekite su mūsų eksporto komanda.

DUK

1 klausimas: ar galite apdirbti įvores iš mano brėžinio ar pavyzdžio?

A1: Taip. Atsiųskite mums 2D/3D brėžinį (PDF, AI) arba fizinį pavyzdį. Mes peržiūrime dizainą, patvirtiname medžiagą ir leistinus nuokrypius ir prieš masinę gamybą pateikiame jums patvirtintus pavyzdžius.

2 klausimas: kokią toleranciją galite išlaikyti siūlams?

A2: standartinės sriegių klasės 6H/6g pagal ISO 965. Tiksliam naudojimui galime laikyti 5H/4h, kai žingsnio skersmuo patikrintas kalibruotais matuokliais. Pasakykite mums savo klasės reikalavimus.

3 klausimas: kaip garantuojate didelių užsakymų kokybę?

A3: pirmas gaminio patikrinimas su visa ataskaita, tada matavimas proceso metu ir 100 % optinis galutinių matmenų rūšiavimas. Mes taip pat palaikome trečiosios šalies patikrinimą prieš išsiunčiant.

4 klausimas: ar galite pagaminti šias tikslias CNC sriegines įvores pagal pasirinktinius dydžius ir nestandartinius sriegių žingsnius?

A4: Taip, mes visiškai pritaikome išorinį skersmenį, ilgį, sienelės storį ir sriegio specifikacijas pagal jūsų inžinerinius brėžinius arba dalių pavyzdžius.

5 klausimas: ar galiu paprašyti pavyzdžių prieš pateikdamas masinės gamybos užsakymą?

A5: Tikrai. Galime pateikti prototipų / priešgamybinius pavyzdžius jūsų funkciniams bandymams ir surinkimo patvirtinimui prieš pradedant visapusišką gamybą.
