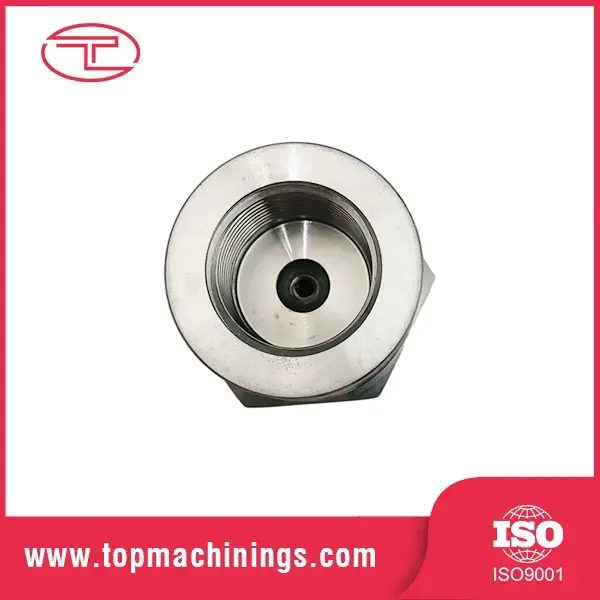

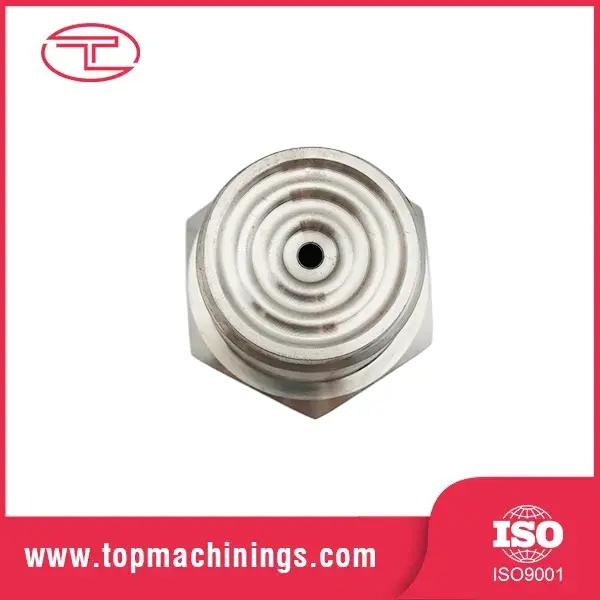

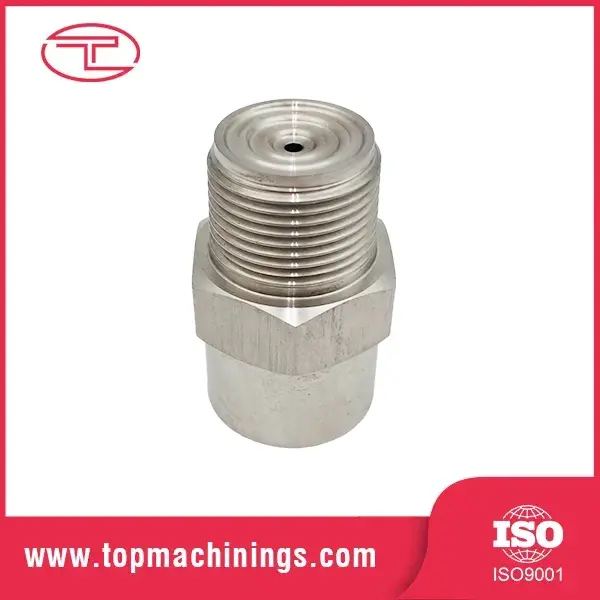

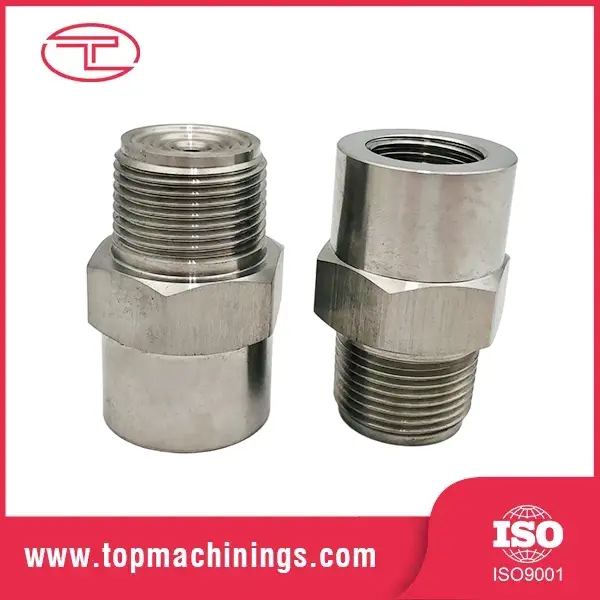

Nerūdijančio plieno viso kūgio purškimo antgaliai

Pagaminta Tuoyuan, pritaikyti nerūdijančio plieno pilno kūgio purškimo antgaliai sudaro visą apskritą purškimo modelį. Unikali vidinė mentelės konstrukcija ir dideli lygūs vidiniai praėjimai užtikrina tolygiai paskirstytus vidutinio ir didelio vandens lašelius esant įvairiems srautams ir darbiniams slėgiams.

Siųsti užklausą

Prekės aprašymas

Tuoyuan nerūdijančio plieno pilno kūgio purškimo antgaliai gamina visiškai apvalius kietus kūgius, kurių kampai svyruoja nuo 45° iki 108°, tiekdami pastovius vidutinius ir didelius lašelius plačiame srauto ir slėgio diapazone dėl optimizuotų vidinių mentelių ir netrukdomų srauto takų.

Standartiniai nerūdijančio plieno apdirbti pilno kūgio purškimo antgaliai siūlo tikslius matmenis viso ploto dengimo darbams.

Duomenų lapas

Siūlo dydis	Srauto kodas	Anga Dia. (mm)	Didžiausia laisvosios praėjimo angos skersmuo (mm)	0,5 baro	0,7 baro	1,5 baro	2 barai	3 barai	4 barai	5 barai	6 barai	7 barai	10 barų	1,5 baro kampas (°)
1/8"	1	0.79	0.64	0.38	0.57	0.82	0.62	0.74	0.85	0.94	1	1.1	1.3	58
1/8"	1.5	1.2	0.64	0.49	0.76	0.81	0.93	1.1	1.3	1.4	1.5	1.7	1.9	65
1/8"	2	1.2	1	0.65	0.87	1.1	1.2	1.5	1.7	1.9	2	2.2	2.6	50
1/8"	3	1.5	1	0.98	1.1	1.6	1.9	2.2	2.5	2.8	3.1	3.9	4.5	65
1/8"	3.5	1.6	1.3	1.1	1.3	1.9	2.2	2.6	3	3.3	3.6	3.9	4.5	50
1/8"	3.9	2	1	1.3	1.5	2.1	2.4	2.9	3.3	3.7	4	4.3	5.1	84
1/8"	5	2	1.3	1.6	1.9	2.7	3.1	3.7	4.2	4.7	5.1	5.5	6.5	65
1/4"	6.1	2.3	1.3	2	2.3	3.3	3.8	4.5	5.2	5.7	6.2	6.7	7.9	74
1/4"	6.5	2.38	1.6	2.1	2.5	3.5	4	4.8	5.5	6.1	6.7	7.1	8.4	50
1/4"	10	3.18	1.6	3.3	3.8	5.4	6.2	7.4	8.5	9.4	10.2	11	13	67
1/4"	12.5	3.2	1.6	4.1	4.8	6.8	7.7	9.3	10.8	11.8	12.8	13.7	16.2	74
3/8"	9.5	2.6	2.4	3.1	3.6	5.1	5.9	7.1	8.1	8.9	9.7	10.4	12.3	50
3/8"	15	3.6	2.4	4.9	5.7	8.1	9.3	11.2	12.7	14.1	15.4	16.5	19.4	67
3/8"	20	4	2.8	6.5	7.6	10.8	12.4	14.9	17	18.8	20	22	26	80
3/8"	22	4.5	2.8	7.2	8.4	11.9	13.6	16.4	18.7	21	23	24	28	90
1/2"	16	3.5	3.2	5.2	6.1	8.7	9.9	11.9	13.6	15.1	16.4	17.6	21	50
1/2"	25	4.6	3.2	8.2	9.5	13.5	15.4	18.6	21	24	26	27	32	67
1/2"	32	5.2	3.6	10.4	12.2	17.3	19.8	24	27	30	33	35	41	75
1/2"	40	6.2	3.6	13.1	15.2	22	25	30	34	38	41	44	52	91
3/4"	50	6.7	4	16.3	19.1	27	31	37	42	47	51	55	65	94
3/4"	2.5	4.9	4.4	9.6	11.2	15.9	18.2	22	25	28	30	32	38	50
3/4"	4	6.4	4.4	15.4	18	26	29	35	40	44	48	52	61	70
3/4"	7	9.5	5.2	27	31	45	51	61	70	78	84	91	107	92
1"	4.2	6	5.6	16.2	18.9	27	31	37	42	47	51	54	64	50
1"	7	8.3	5.6	27	31	45	51	61	70	78	84	91	107	68
1"	8	9.5	5.6	31	36	51	58	70	80	89	91	104	122	81
1"	10	11.9	5.6	38	45	64	73	88	100	111	121	130	153	90
1"	12	11.9	6.4	46	54	77	87	105	120	133	145	155	183	92
1 1/4"	6	7.4	6.4	23	27	38	44	53	60	67	72	78	92	50
1 1/4"	10	9.6	6.4	38	45	64	73	88	100	111	121	130	153	67
1 1/4"	12	10.7	6.4	46	54	77	87	105	120	133	145	155	183	70
1 1/4"	14	12.3	6.4	54	63	89	102	123	140	155	169	181	215	80
1 1/2"	20	15.1	7.9	77	90	128	146	175	200	220	240	260	305	93
1 1/2"	10	9.5	8.7	38	45	64	73	88	100	111	121	130	153	50
1 1/2"	16	12.7	8.7	62	72	102	116	140	158	178	193	210	245	74
1 1/2"	20	14.3	8.7	77	90	128	146	175	200	220	240	260	305	76
1 1/2"	30	18.3	10.3	115	135	191	220	265	300	330	360	390	460	94
2"	17	12.7	11.1	65	76	108	124	149	170	189	205	260	300	50
2"	30	17.3	11.1	115	135	191	220	265	300	330	360	390	460	74
2"	35	19.2	11.1	135	157	225	255	310	355	390	425	455	540	77
2"	40	21	11.1	154	180	255	295	350	400	445	485	520	610	80
2"	50	23.8	14.3	192	225	320	385	440	500	560	610	740	770	85
2"	60	28.6	14.3	230	270	385	440	530	600	670	730	780	920	100

Darbo principas ir struktūra

Nerūdijančio plieno kūgio purškimo purkštukai užtikrina vienodą viso apskritimo purškimo modelį dėl unikaliai sukurtų vidinių mentelių arba sūkurinės kameros.

Skysčio sukimasis: skysčiui patekus į purkštuką, vidinės mentelės arba sūkurio komponentai priverčia skystį suktis dideliu greičiu.

Maišymas ir purškimas: besisukantis skystis susimaišo purkštuko kameroje. Kai skystis išeina iš angos, aštri šlyties jėga ir staigus slėgio kritimas skystis akimirksniu suskaidomas į mažus smulkius lašelius.

Tolygus paskirstymas: tikslios formos mentelės užtikrina tolygų srauto padengimą visame purškimo kūgie, nuo išorinio krašto iki pat centro.

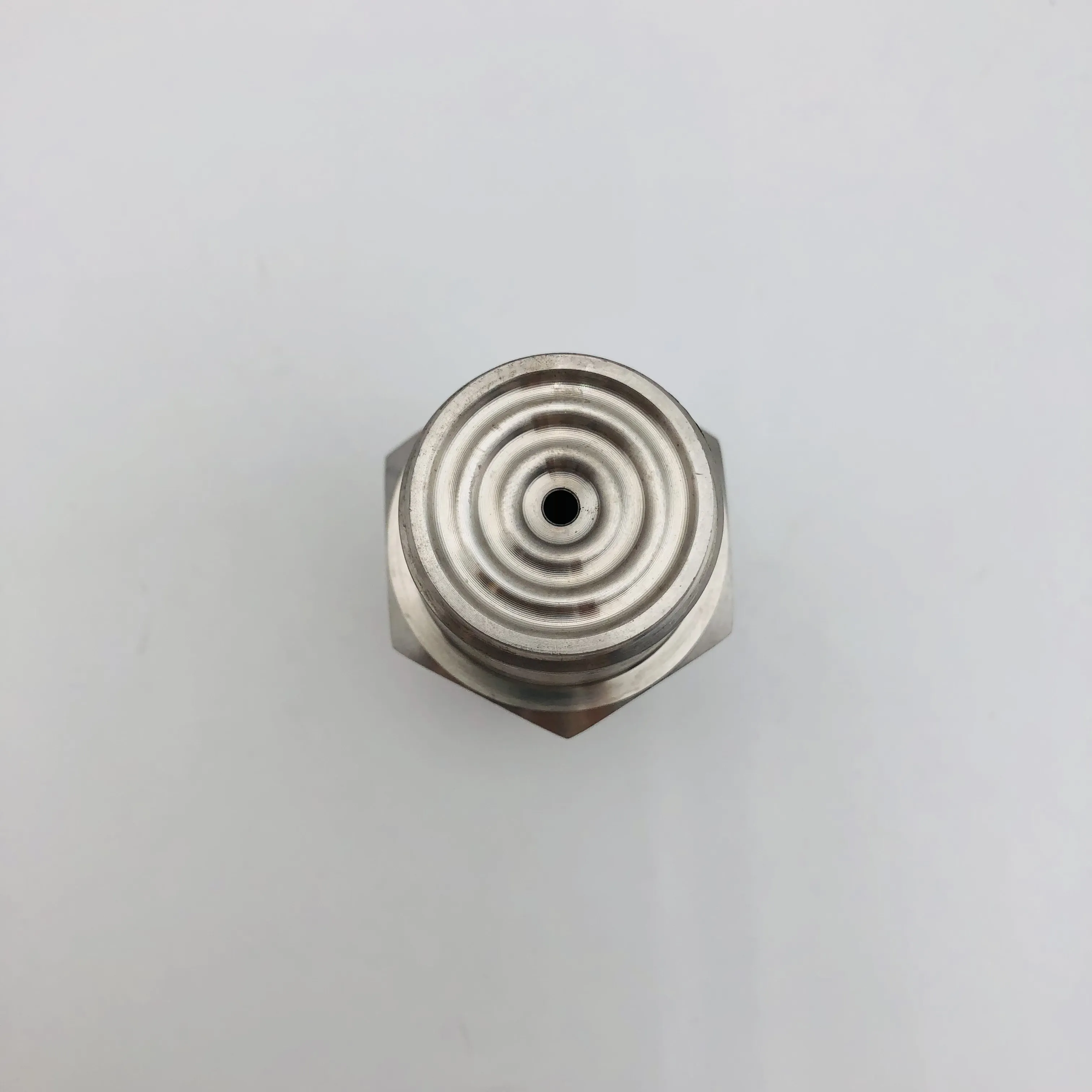

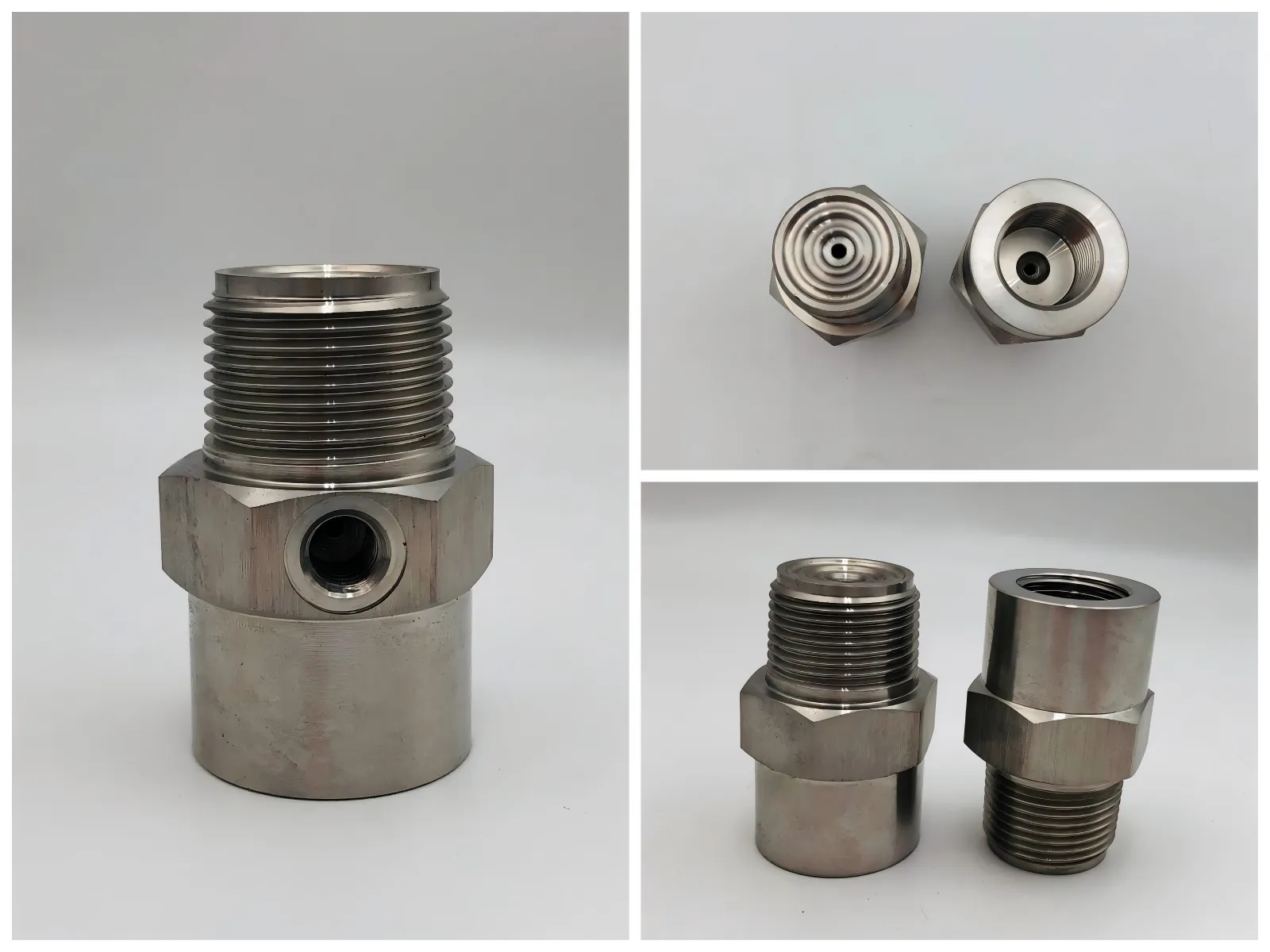

Stainless Steel Full Cone Spray Nozzles Tuoyuan Metal

Klientų atvejo analizės ir realių pirkėjų atsiliepimai

Projekto fonas

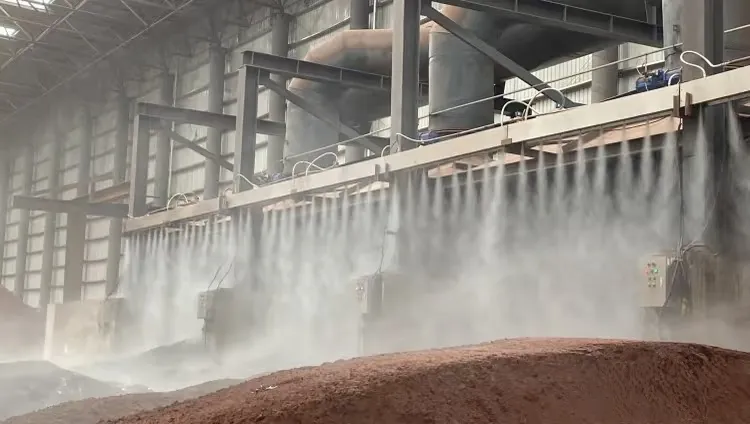

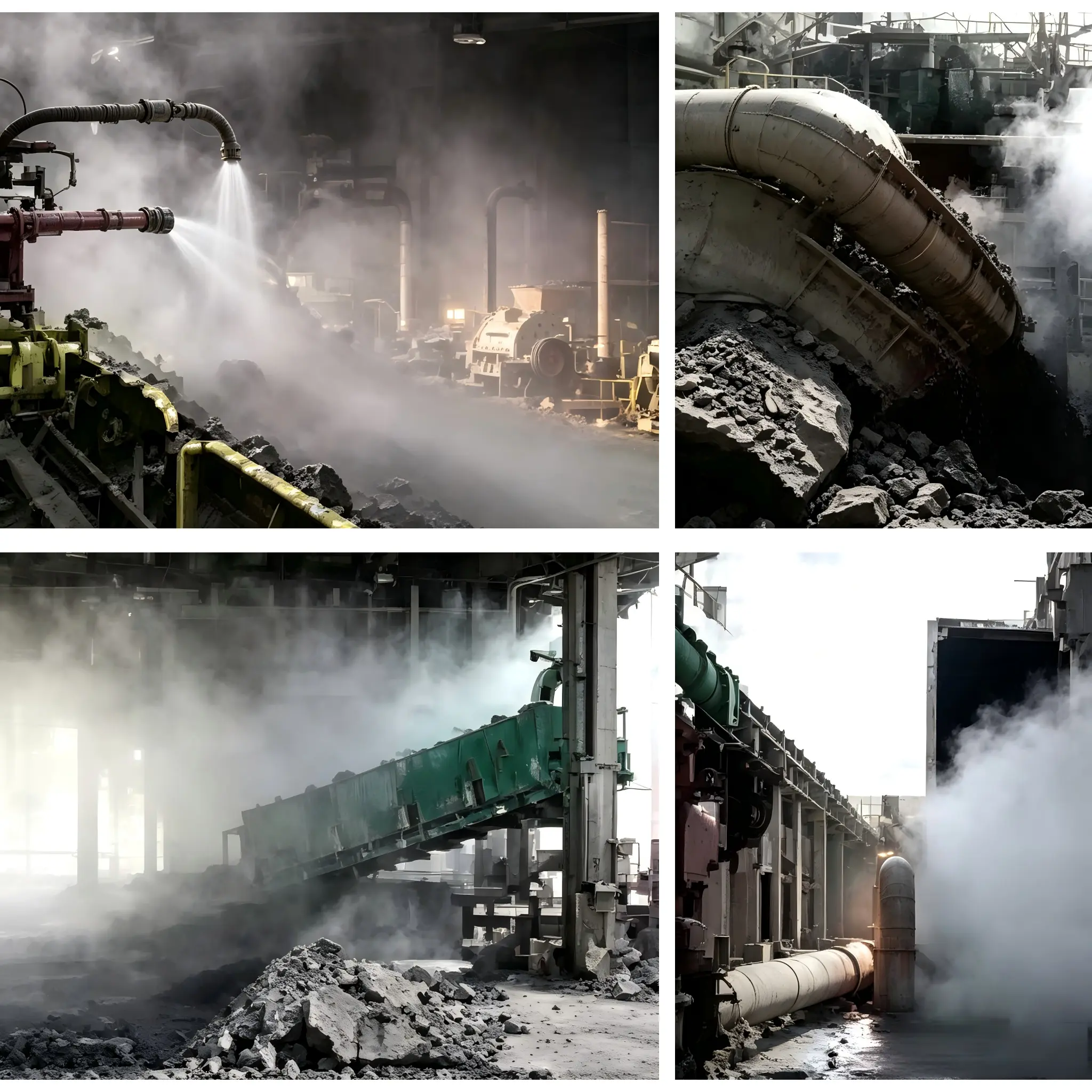

Didelis vietinis nerūdinių medžiagų karjeras Pietryčių Azijoje susidūrė su didele dulkių tarša smulkinimo zonoje, konvejerio perdavimo vietose, atsargų aikštelėse ir pakrovimo koridoriuose. Kadaise gamykla naudojo paprastus ketaus ir plastikinius purškimo antgalius rūko dulkėms slopinti. Tie seni purkštukai turėjo akivaizdžių trūkumų: lengvas dilimas susimaišius nuosėdų vandeniu, dažnas vidinis užsikimšimas nuo smėlio miltelių, netolygiai išsibarsčiusios purškimo priemonės, trumpas tarnavimo laikas ir dažnas keitimas. Be to, per daug plūduriuojančių dulkių neatitiko vietinių aplinkosaugos tikrinimo standartų, todėl buvo apribota kasdienė gamyba.

Mūsų pateiktas individualus sprendimas

Gamykla naudojo mūsų nerūdijančio plieno SUS304 ir SUS316 kūginius purškimo antgalius, kad būtų galima atnaujinti visą svetainę. Pritaikėme vidutinio slėgio plataus kampo pilno kūgio modelius stacionariems rūko stulpams, cecho viršaus purškimui ir konvejeriniams uždariems dulkių slopinimo vamzdynams.

Klientų apžvalga

"Išbandome daug pigių purkštukų anksčiau, per vieną savaitę dauguma jų užblokuoja smėlio purvas. Šis nerūdijantis kūgio antgalis puikiai veikia mūsų trupintuvo išleidimo angoje. Kūgio purškimo aprėptis yra pilna, rūkas tolygus, sunkiai užsikemša net naudojant gamykloje cirkuliuojantį vandenį. Mažiau priežiūros darbų, stabilus veikimas visą dieną. Verta pirkti masines dulkes karjere."

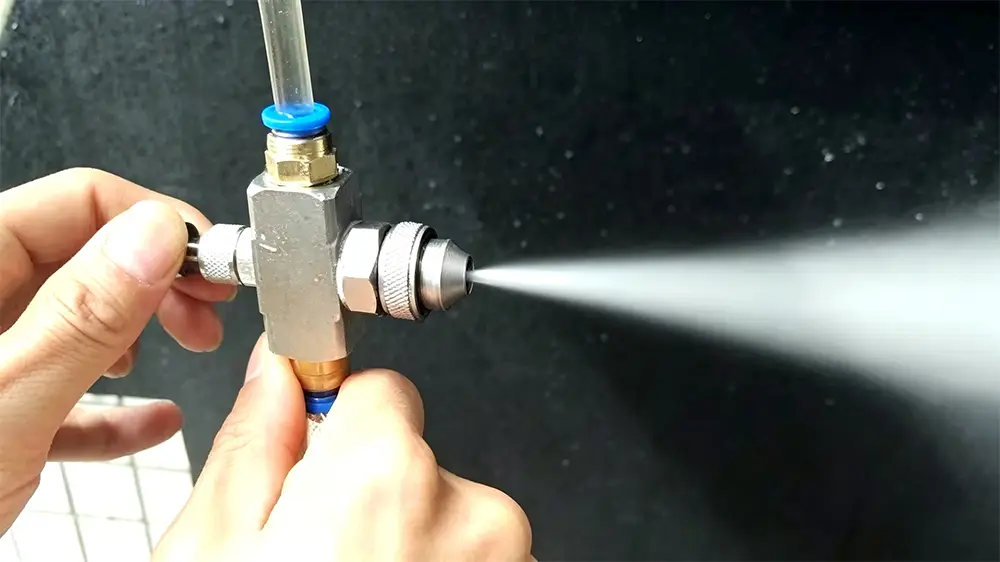

Ekrano pavyzdys

Produkto parametras

Produkto pavadinimas	Nerūdijančio plieno pilno kūgio purškimo antgaliai
Medžiagos	304, 316, 316L, žalvaris
Srauto greitis	Pritaikyta
Purškimo kampas	Pritaikyta
Stilius	Siūlo dydis
BB pilno kūgio purškimo antgaliai	1/8"-2"
HH pilno kūgio purškimo antgaliai	1/8"-2"
GG pilno kūgio purškimo antgaliai	1/8"-3/4"
SJV-B pilno kūgio purškimo antgaliai	1/8"-3/4"

Nerūdijančio plieno viso kūgio purškimo antgalių taikymas

1. Smėlio ir žvyro gamyklos išskiria daug plaukiojančių dulkių mechanizmo – smėlio gamybos ir smulkinimo proceso metu. Nerūdijančio plieno kūgio purškimo purkštukai slopina išmetamųjų teršalų kiekį, purškdami į orą tankią, smulkią vandens rūką. Todėl šios dulkių dalelės nukrenta dėl gravitacijos, o tai užtikrina labai efektyvų dulkių slopinimą šaltinyje.

2. Grūdų ir aliejaus perdirbimo įmonės lengvai kaupia degias organines dulkes medžiagų iškrovimo, transportavimo ir valymo metu. Purškimo sistema tiksliai išpurškia mikro vandens rūką medžiagų perdavimo vietose. Ši operacija efektyviai sumažina galimą dulkių sprogimo gamykloje pavojų.

3. Lydymo ir sukepinimo procesai metalurgijos gamyklose sukuria didžiulius kiekius nuodingų dulkių ir aukštos temperatūros išmetamųjų dujų. Aukšto slėgio nerūdijančio plieno kūgio purškimo antgaliai efektyviai nuplauna dirbtuvių įrangą, vėsina karštas krosnis ir slopina aplinkos dulkes. Tolygiai pasiskirstę lašeliai padidina dujų ir skysčio sąlyčio plotą, o tai žymiai pagreitina kenksmingų dujų neutralizavimą.

4. Karjerai susiduria su didele dulkių tarša, kai atliekami sprogdinimo atviroje duobėje, uolienų gręžimo ir agregatų atrankos darbai. Nerūdijančio plieno kūgio purškimo antgaliai sulaiko plačiai paplitusias dulkes, pašalina nuotekų putas ir greitai atvėsina karštas žaliavas. Ši universali purkštukų sistema taip pat yra labai efektyvus gaisro gesinimo įrankis, skirtas gesinti staigius gaisrus.

DUK

1 klausimas: kas tiksliai apibūdina nerūdijančio plieno kūginius purškimo antgalius ir kaip atrodo jų purškimo modelis?

A1: Šis kietas kūgio purškimo antgalis naudoja vidines mentes arba sūkurinę kamerą, kad skystis suskaidytų į smulkią rūką.

2 klausimas: kokie yra pagrindiniai kintamieji, lemiantys lašelių dydį šiuose purkštukuose?

A2: darbinis slėgis, angos skersmuo ir skysčio klampumas lemia lašelių dydį. Didesnis slėgis greičiau išstumia skystį pro angą, todėl purškiama smulkesnė.

3 klausimas: nerūdijantis plienas ir žalvaris. kaip išsirinkti tinkamą medžiagą?

A3: Nerūdijantis plienas (304/316L) atlaiko didelį karštį, nusidėvėjimą ir aukštą slėgį, todėl jis yra metalurgijos įmonių pramonės standartas.

Žalvaris užtikrina sklandų apdirbimą ir gerą našumą naudojant ekonomiškai jautrias, nerūdijančias nuostatas, tokias kaip bendras aušinimas arba apsauga nuo gaisro.
