CNC apdirbimo pramoniniai kaiščiai

Kaištis yra trumpas cilindrinis kaištis, naudojamas tiksliai suderinti dvi ar daugiau mazgo dalių. Skirtingai nuo varžto, kuris sujungia dalis, CNC apdirbimo pramoniniai kaiščių kaiščiai nustato padėtį. Tai atskaitos taškas, aplink kurį pastatytas visas mazgas. Kai priveržiate pavarų dėžės korpusą prie variklio flanšo, kaiščių kaiščiai, o ne varžtai, garantuoja, kad velenai išliks išlyginti.

Kaiščių kaiščiai būna dviejų pagrindinių formų: prispaudžiami ir prispaudžiami. Skirtumas tarp gero ir blogo kaiščio matuojamas mikronais: per daug įtemptas ir jis stingsta; per laisvas ir mazgas pasislenka.

Pramoninių kaiščių medžiagos ir kietumas

Anglies plienas (1045/1060): grūdintas ir grūdintas, ekonomiškas bendras naudojimas

Guolių plienas (GCr15/52100): grūdintas iki HRC 60–64, kad būtų kuo ilgiau

Nerūdijantis (SUS303/304/316): atsparus korozijai, naudojamas maistui, jūroje ir medicinoje

Grūdintas įrankių plienas (specialiam nusidėvėjimui)

Skersmuo: 1mm – 30mm, ilgis nuo 3mm iki 200mm

Tolerancijos klasės: m6 presuojamas, h6/h7 slydimas pagal ISO 8734/8735, USAS B18.8.2

Klasikinis gamybos būdas yra becentris šlifavimas: strypai iki galutinio skersmens sumalami becentriu šlifuokliu, supjaustomi pagal ilgį, nusklembinami ir grūdinami. Dauguma pirkėjų nesuvokia, kad svarbu šlifavimo prieš sukietėjimą tvarka – sukietėjimas po šlifavimo sukelia iškraipymus, todėl mes šlifuojame, sukietiname, tada baigiame šlifuoti svarbius kaiščius.

Tuoyuan Real Case Sharing

Pramonė: pramoninė automatika ir mašinos

Medžiaga: aliuminis / nerūdijantis plienas

Procesas: tikslus CNC tekinimas ir griovelių pjovimas

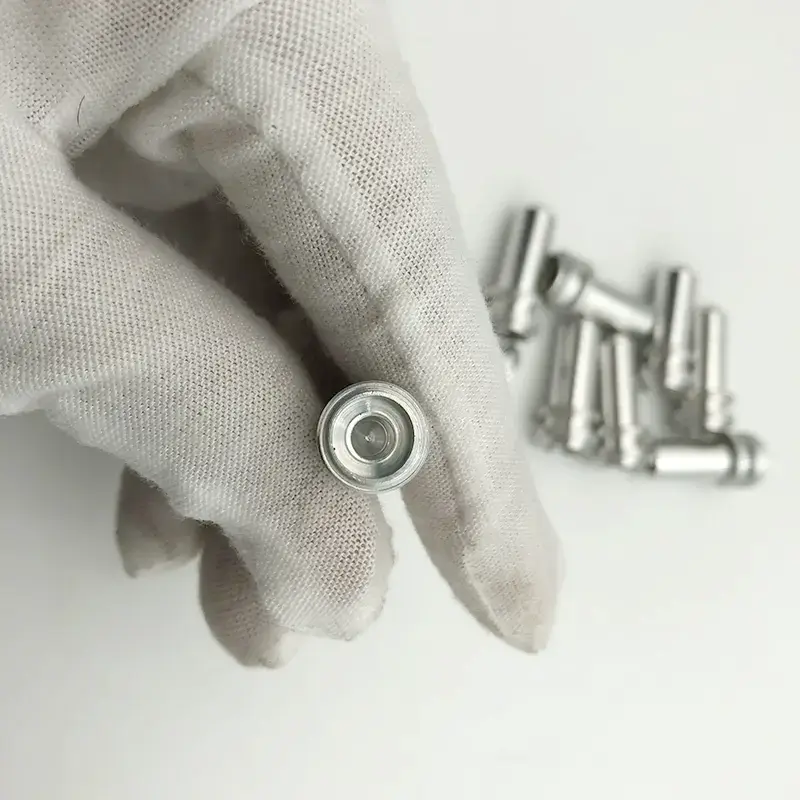

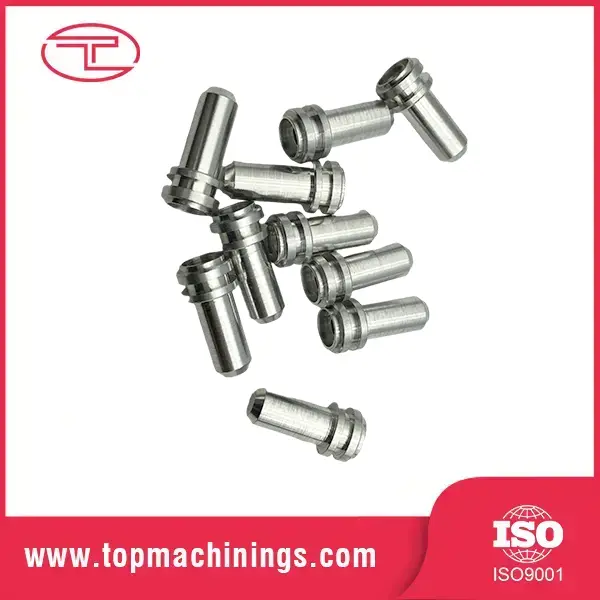

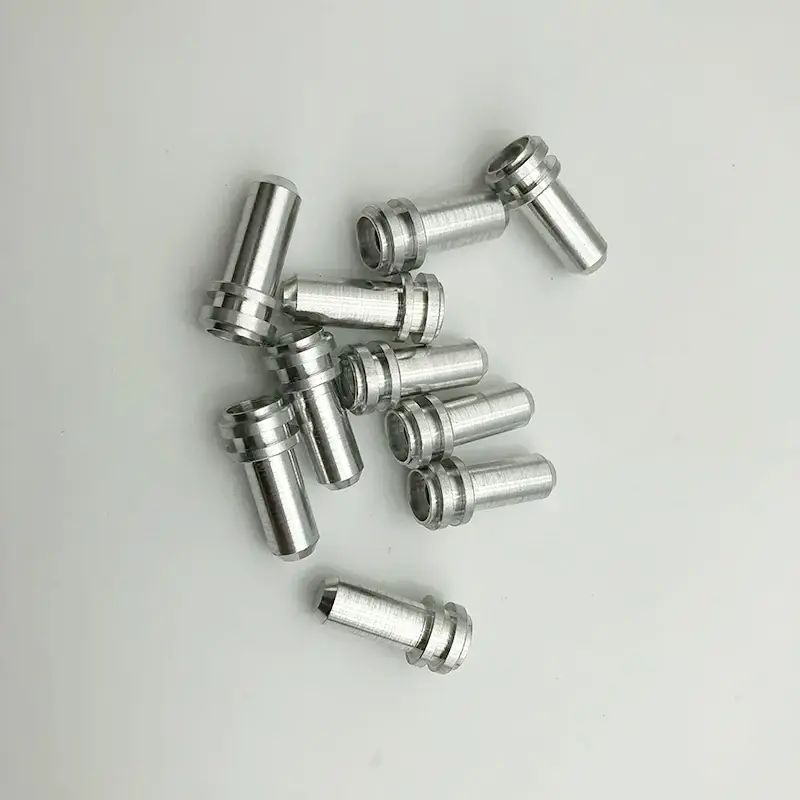

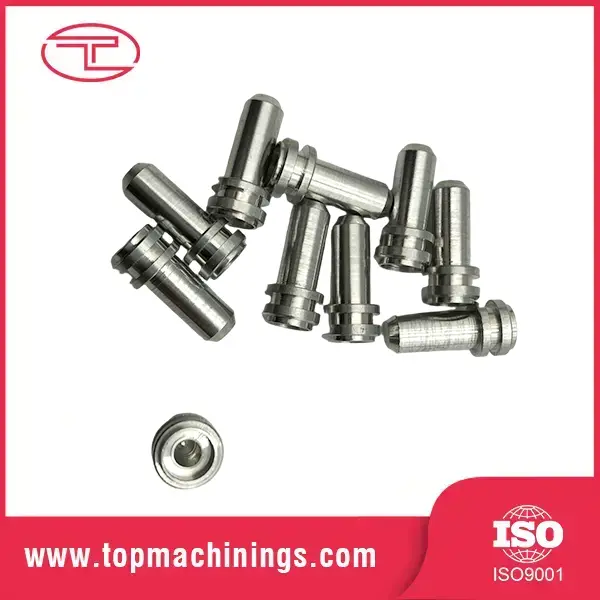

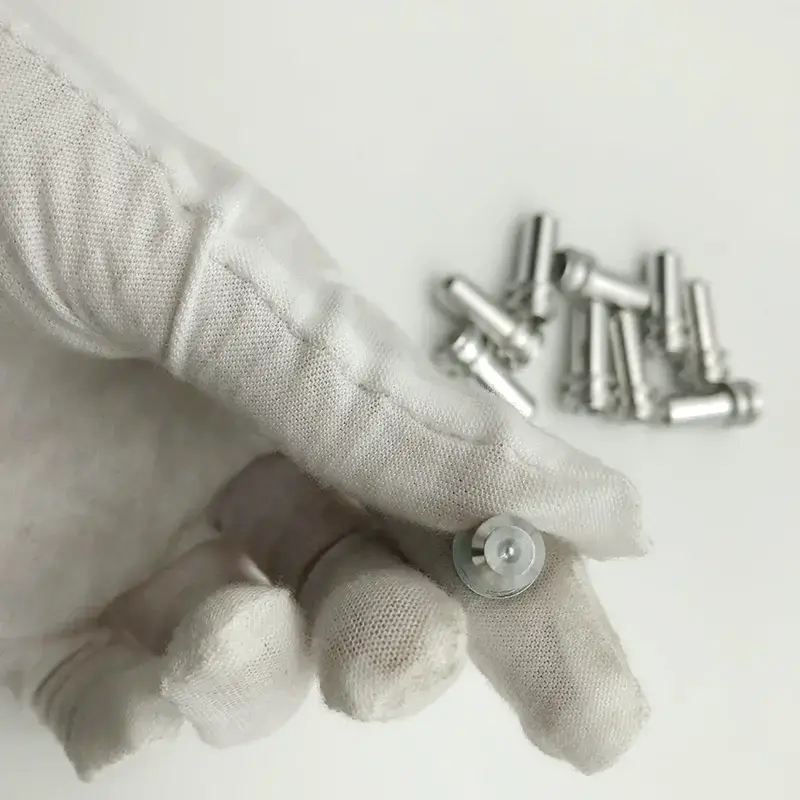

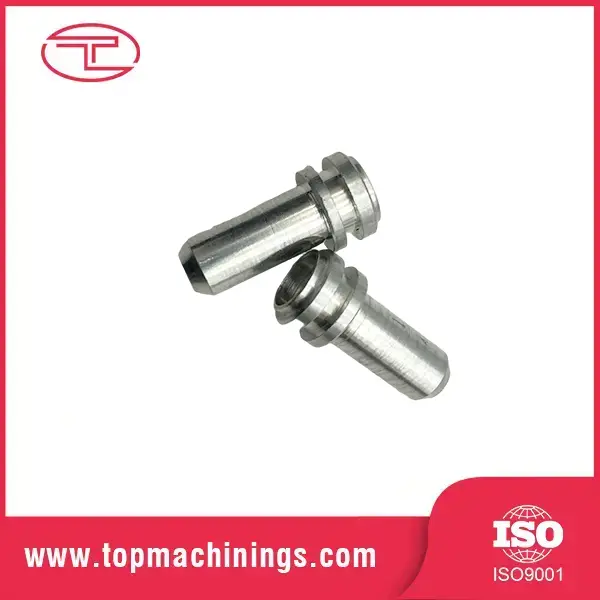

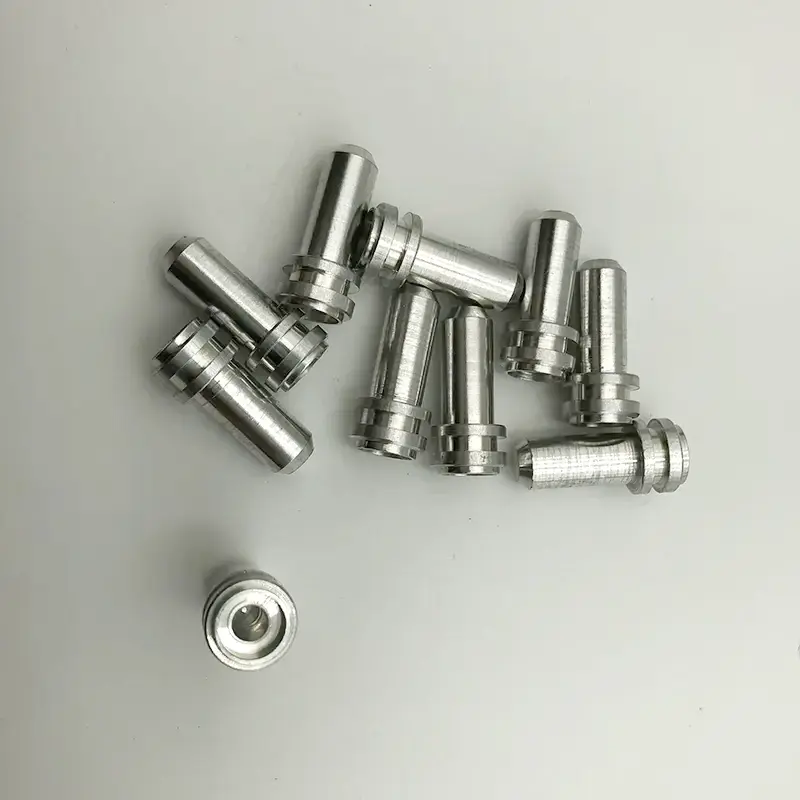

JAV automatikos gamintojas reikalavo pritaikytų CNC apdirbimo pramoninių kaiščių su tiksliais sandarinimo žiedo laikančiais grioveliais ir griežtais matmenų nuokrypiais, kad būtų užtikrintas tikslus išlygiavimas ir saugus sandarinimas didelės spartos surinkimo linijose.

Šiuos daugiapakopius kaiščius gaminome naudodami didelio tikslumo šveicariškas CNC tekinimo stakles, išlaikydami tikslų griovelio gylį ir paviršiaus apdailą, kad būtų optimalus sandarinimas. Prieš pakuojant buvo atlikta 100% optinė patikra.

Pagrindinės funkcijos ir privalumai

Įžeminkite iki ±0,002 mm, kad būtų galima nustatyti tikrąją padėtį

Galutiniai skersmenys yra becentriai šlifuoti iki ± 0,002 mm, o paviršiaus apdaila yra 0,2–0,4 μm. Tai nėra „pakankamai artima“ tolerancija – CNC apdirbimo pramoninio kaiščio kaiščiai yra tolerancija, dėl kurios mazgai yra pakartojami, tvirtinimo detalės yra tikslios ir gaminiai yra nuoseklūs.

Grūdintas iki HRC 60+ ilgam tarnavimui

Guolių plieno kaiščiai yra grūdinti iki HRC 60–64, todėl jie yra kietūs, kad atlaikytų pakartotinį įkišimą ir išėmimą be įbrėžimų. Sukietėjęs kaištis tam tikru dydžiu pralenkia minkštą.

Nusklembti galai, švarūs kraštai

Abu galai yra nusklembti (paprastai 1,5 × 45°) ir nupjauti, todėl kaiščiai į skylutes patenka švariai, neskusdami medžiagos ir nepažeisdami skylės angos. Jokių įdubimų, jokių subraižytų skylių, jokių atmestų mazgų.

Tiesumas, kuriuo galite pasitikėti

Ilgio ir skersmens santykis yra tiesus 0,01 mm per 50 mm. Sulenktas kaiščio kaištis ne tik nesugeba rasti vietos, bet ir sugadina išlygintą angą įkišus. Matuojame tiesumą kiekvienoje gamybos partijoje.

Įtemptas skersmens grupavimas įvairiems tikslams

Smeigtukai surūšiuojami į siauro skersmens grupes, kad smeigtukų dėžutė užtikrintų pastovų tvirtinimo slėgį. Jūsų surinkimo linijoje nebebus „šitas slysta, tam reikia plaktuko“.

Gaminio specifikacijos

Gamybos procesas

CNC apdirbimo pramoninio kaiščio kaiščių gamyba prasideda nuo šaltai temptų arba šlifuotų strypų žaliavų. Strypai yra becentriai šlifuojami iki beveik galutinio skersmens, supjaustomi reikiamo ilgio, nusklembti ir nupjauti. Sukietėję smeigtukai yra termiškai apdorojami ir šlifuojami iki galutinio leistino nuokrypio – dviejų pakopų šlifavimas užtikrina, kad baigtas smeigtukas būtų idealiai apvalus ir tiesus.

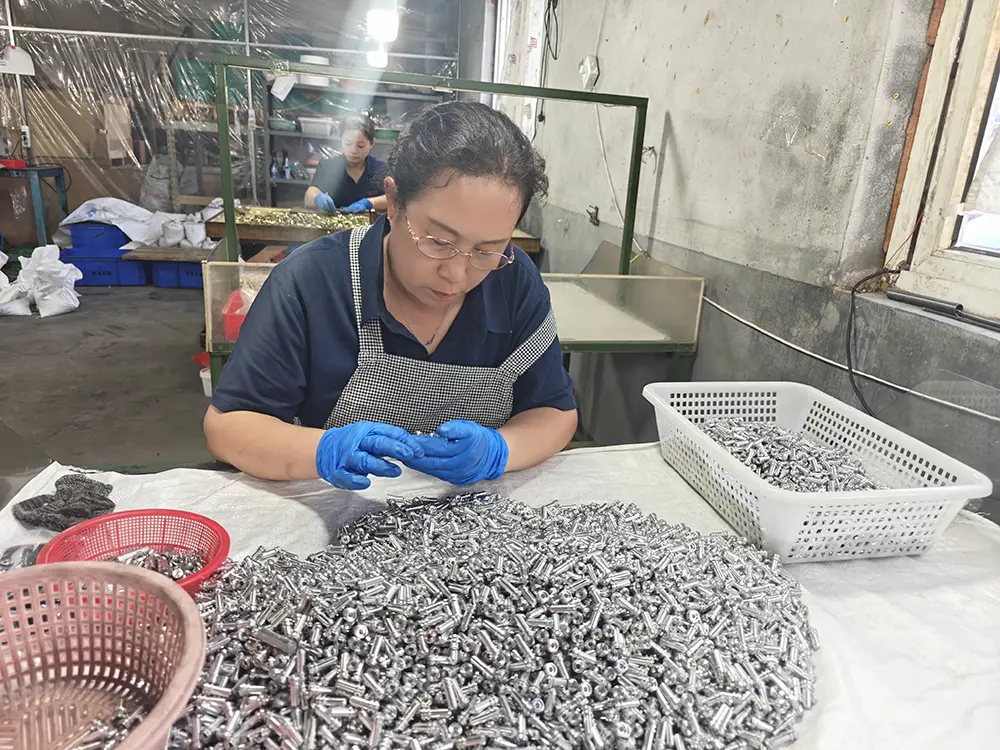

Galutinė patikra apima skersmenį (su mikrometru ir oro matuokliu), kietumą (Rockwell bandymas), tiesumą ir paviršiaus apdailą. Smeigtukai sugrupuoti pagal skersmenį ir supakuoti į alyvuotas, nuo rūdžių apsaugotas pakuotes. Partijos sertifikatai pridedami prie kiekvieno užsakymo.

Gamybos laiko juosta

Standartinis pristatymo laikas: 10–15 dienų standartiniams dydžiams; 15–18 dienų su grūdinimu ir šlifavimu.

1–3 diena: užsakymo patvirtinimas ir medžiagų pasirinkimas

4–8 diena: strypo šlifavimas, pjovimas, nuožulnumas

9–12 diena: terminis apdorojimas ir galutinis šlifavimas (jei nurodyta)

13–14 diena: apžiūra, grupavimas, pakavimas

15 diena: išsiuntimas iš Čingdao

Kodėl verta rinktis „Tuoyuan Metal“.

Mikronų lygio galimybė, pramoniniai tūriai

Turėdamas daugiau nei 10 metų precizinio apdirbimo, 20 CNC tekinimo staklių ir 100 milijonų vienetų metinį pajėgumą, „Tuoyuan Metal“ gali tiekti CNC apdirbimo pramoninius kaiščius automobiliams pritaikytais kiekiais su laboratoriniais nuokrypiais. Išsiuntėme 2,5 milijono vienetų partijas, kurių defektų lygis mažesnis nei 15 PPM.

Šiaurės Amerikos patikimas tiekėjas

60% mūsų produkcijos atitenka Šiaurės Amerikos klientams, o 95% pakartotinio pirkimo procentas. Jei mūsų kaiščių kaiščiai tinkamai nenustatytų dalių, tie klientai neužsakytų iš naujo – kas ketvirtį, metus.

Visiškas atsekamumas

Medžiagų malūno sertifikatai, terminio apdorojimo įrašai ir tikrinimo ataskaitos yra archyvuojamos kiekvienai partijai. Visiškas atsekamumas nuo baro atsargų partijos iki baigto kaiščio.

Greiti pavyzdžiai ir citatos

Užsakymų pavyzdžiai pristatomi per 3–5 dienas. Pasiūlymai per 24 valandas. Kokybės problemos buvo išspręstos per 48 valandas. Tai mūsų standartas, o ne mūsų pažadas.

Pakavimas ir siuntimas

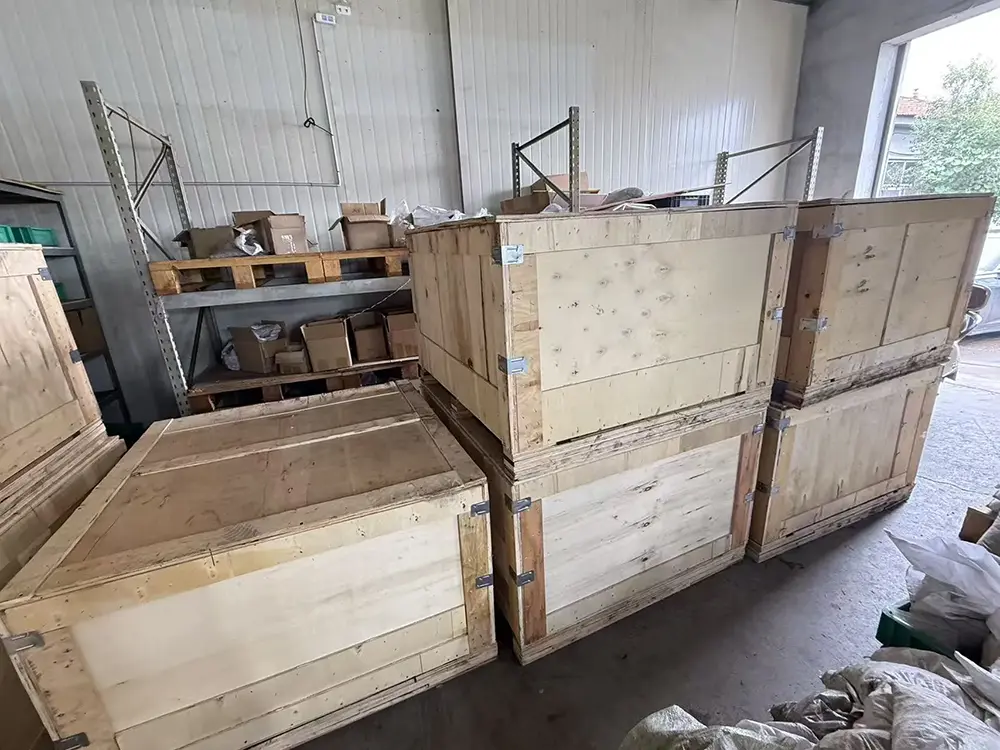

Smeigtukai yra alyvuoti arba padengti, supakuoti į polietileninius maišelius su rūdžių inhibitoriumi ir siunčiami kartoninėse arba medinėse dėžutėse. Express (DHL / FedEx / UPS) nedideliems užsakymams, dideliems kroviniams gabenti jūra iš Čingdao uosto. Dokumentacija: komercinė sąskaita faktūra, pakavimo sąrašas, važtaraštis, kilmės sertifikatas, medžiagų bandymo sertifikatas. Dėl CNC apdirbimo pramoninių kaiščių kainų, masinių užsakymų ar citatos susisiekite su mūsų eksporto komanda.

DUK

1 klausimas: kokią toleranciją turi jūsų kaiščių kaiščiai?

A1: standartinė žemės tolerancija yra ±0,002 mm skersmens, o paviršiaus apdaila Ra 0,2–0,4 μm. Galimos tinkamumo klasės: m6 presuojamas, h6/h7 slydimas.

2 klausimas: kuo skiriasi m6 ir h6 tinkami kaiščiai?

A2: m6 kaiščiai yra šiek tiek didesni, kad būtų galima montuoti spaudžiant, jie užsifiksuoja į išpjautas skyles ir juos nuimti reikia traukiklio. h6/h7 kaiščiai yra tinkami agregatams, kuriuos reikia reguliariai išardyti. Pasakykite mums savo prašymą ir mes rekomenduosime tinkamą klasę.

3 klausimas: ar pateikiate grūdintus nerūdijančio plieno kaiščius?

A3: Taip – ​​nuo ​​kritulių kietėjantis nerūdijantis plienas gali būti sukietintas iki HRC 38–44, pasižymintis puikiu atsparumu korozijai. Tai tinkamas pasirinkimas maistui ar jūrų reikalams.

4 klausimas: ar galite pasigaminti nestandartinio ilgio arba pasirinktinio nuožulnumo kaiščius?

A4: Taip. Kiekvienam brėžiniui išpjauname nestandartinius ilgius, individualius nuožulnius, kūginius įvores ir griovelius. Pasirinktinių kaiščių MOQ yra mažas – pavyzdžiai laukiami.

5 klausimas: kaip apsaugoti nuo rūdžių ant kaiščių sandėlyje?

A5: Smeigtukai yra sutepti alyva ir supakuoti su garų fazės korozijos inhibitoriumi. Užjūrio jūrų kroviniams naudojame VCI pakuotę, kad būtų užtikrintas atvežimas be rūdžių.
